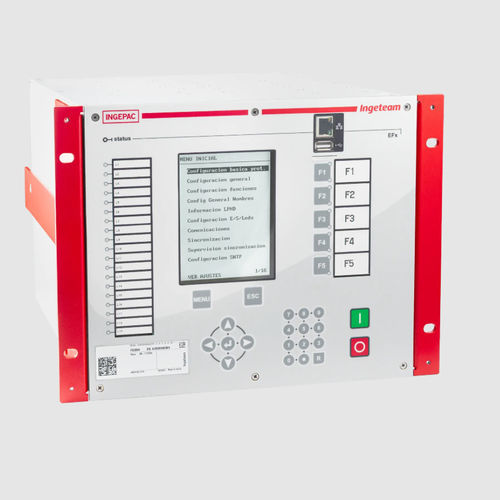

相保護継電器 INGEPAC EF BD eXtended

電流電圧過電流

概要
IEC 61850 プロセスバス通信を用いる変電所向けの母線差動保護の中央ユニットです。

製品説明
Ingeteam の INGEPAC EF BD eXtended は、最大24構成および複数の保護ゾーンを備えた母線差動保護の中央ユニットとして動作します。各保護盤から IEC 61850 GOOSE および Sampled Values (MSV) を介してアナログ・デジタル信号を集約し、差動アルゴリズムを実行してトリップ／制御指令を発行します。

主要データ

• 最大24構成、最大5保護ゾーンに対応
• プロセスバス入力：MSV (IEC 61850-9-2LE / IEC 61869-9)
• トリップ／制御信号：GOOSE (IEC 61850-8-1)
• 対応プロトコル：IEC 61850、DNP3.0、IEC 870-5-103/104、Modbus、PROCOME

保護機能

• 87B 母線差動
• 監視 / チェックゾーン
• 差動アラーム
• 突入電流抑止および突入安定性
• 50BF ブレーカ故障（相・中性線）
• 87B 相・中性線 過電流
• デッドゾーン、隔離器不整合、動的ゾーン
• 86 閉鎖ロックアウト、CT/VT 監視

特長

• ネイティブ IEC 61850 プラットフォーム、高精度測定およびオシロ記録
• MSV およびデジタル入出力からのデータ収集
• 冗長化：PRP、HSR、リンク障害対応
• IEC 61131-3 に準拠したオートメーション／ロジックプログラミング
• 設定ツール：pacFactory
• ローカル監視用フロントパネル表示
• 時刻同期：
  • SNTP
  • IEEE 1588 v2 (PTP)
  • IRIG-B
  • PPS

サイバーセキュリティ

• IEC 62351、IEC 62443、IEEE 1686 に準拠した機能
• ユーザーアカウント管理およびロールベースアクセス制御（RBAC）
• セッション管理、監査および syslog
• 通信ポートの制御、ソフトウェア／ファームウェア更新管理
• 暗号化プロトコル：HTTPS、SFTP、SSH、CMS/PKCS#7
• ファイアウォール、マルウェア対策および証明書管理（LDAP）

用途

• 送配電の変電所における保護、オートメーション、制御
• スマートグリッドや電力網の保護スキーム

メディアとダウンロード
製品ページには製品画像、社内向けの製品動画、およびダウンロード可能なパンフレット（PDF）があります。

技術仕様

• 最大24構成、5ゾーン対応
• MSV 入力：IEC 61850-9-2LE (process bus)
• GOOSE トリップ/制御：IEC 61850-8-1
• プロトコル：IEC 61850、DNP3.0、IEC 870-5-103/104、Modbus、PROCOME
• 冗長化：PRP、HSR、リンク障害対応
• オートメーション：IEC 61131-3
• Sampled Values キャプチャ：IEC 61850-9-2 / IEC 61869-9
• 時刻同期：SNTP、IEEE 1588 v2 (PTP)、IRIG-B、PPS
• 設定：pacFactory
• IEC 62351 / IEC 62443 / IEEE 1686 に準拠した包括的なサイバーセキュリティ機能
