欠相保護継電器 INGEPAC EF ZT不足電流漏電遠隔
お気に入りに追加する
商品比較に追加する
特徴
- 種類
- 漏電, 不足電流, 熱, 電源, 欠相, 遠隔
- ネットワーク
- 三相
- 応用
- 変圧器用, 送電線用
- 通信
- RS485, イーサネット, USB, Modbus
- 規格
- IEC
- その他の特徴
- デジタル, プログラム可能, 設定可能, 多機能
詳細
製品概要
保護機能
その他の機能
特徴
サイバーセキュリティ
主要データと用途
技術仕様

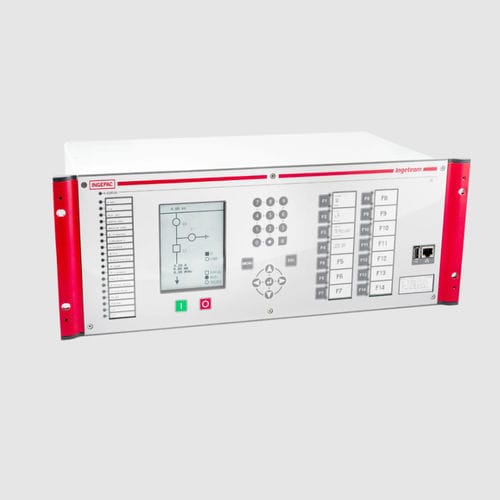

- 距離保護リレー Ingeteam INGEPAC EF ZT
- カテゴリー: 送電線向け距離保護
- メーカー: Ingeteam
保護機能
- 21 四角形および MHO
- 21 高速要素
- ゾーン1の延伸
- 複線、直列補償および容量性変流器を伴う線路への適応
- 変圧器バックアップ保護
その他の機能
- 3x50/51 (67), 50N/51N (67N)
- 50G/51G
- 46TOC (67Q), 46IOC (67Q)
- 46FA 開相検出
- 50CSC 2次高調波ブレーキ
- SOTF 故障時投入
- 27, 59, 59N, 47, 低電圧
- 81M/m, 81 ROCOF
- 37 アンダーカレント
- 49 サーマルイメージ
- 32 有効電力
- タップチェンジャー
- 85 テレプロテクション (21, 67/67Q)
- 68ZC, 68FF
- 78 電力振動
- 25 同期検出
- 79 単相/三相トリップ
- 50 BF ブレーカ故障 (単相/三相)
- 故障位置特定
- ブレーカ監視
特徴
- ネイティブ IEC 61850 プラットフォーム
- 高精度測定、データ取得および波形記録
- プロトコル: IEC 61850, DNP 3.0, IEC 870-5-103/104, Modbus, PROCOME
- ネットワーク冗長: PRP、HSR またはリンク障害検出
- IEC 61131-3 に準拠したオートメーションとロジック
- IEC 61850-9-2 または IEC 61869-9 に準拠した MSV (Multicast Sampled Values) 取り込み
- 時刻同期: SNTP、IEEE 1588 v2 (PTP)、IRIG-B、PPS
- 設定ツール: pacFactory
- 内蔵ディスプレイ
サイバーセキュリティ
- IEC 62351、IEC 62443、IEEE 1686-2013 に準拠
- ユーザーアカウント管理
- ロールベースアクセス制御 (RBAC)
- アクセス試行回数の制限
- セッション管理
- 監査およびセキュリティログ (syslog)
- 通信ポートの有効/無効化
- ソフトウェア/ファームウェア更新管理
- 暗号化: HTTPS、SFTP、SSH、CMS/PKCS#7
- 安全なWebアクセス (HTTPS) および SFTP
- マルウェア対策
- ファイアウォール
- セキュリティ証明書 (LDAP)
主要データと用途
- 相別距離保護: 三相、二相、接地故障の識別
- 複数ブレーカ構成に対応: ブレーカ・アンド・ハーフ、リング、ダブルブレーカ
- テレプロテクション方式: 段階的トリップ、PUTT、POTT、DCB、DCUB
- 単線、リング、ブレーカ・アンド・ハーフ方式の送電線保護用に設計
技術仕様
- 5つの設定可能な保護ゾーン (MHO および/または 四角形)
- 距離保護機能: 21 MHO/四角形、ゾーン1延伸および高速要素
- 豊富な補助保護機能 (「その他の機能」を参照)
- 通信プロトコル: IEC 61850, DNP 3.0, IEC 870-5-103/104, Modbus, PROCOME
- ネットワーク冗長: PRP、HSR またはリンク障害検出
- MSV 取り込み準拠: IEC 61850-9-2 / IEC 61869-9
- 同期: SNTP、IEEE 1588 v2 (PTP)、IRIG-B、PPS
- プログラマブルロジック: IEC 61131-3
- 波形記録と高精度データ取得
- 設定ツール: pacFactory
- セキュリティ: IEC 62351、IEC 62443、IEEE 1686-2013 準拠; RBAC; syslog; 暗号化プロトコル (HTTPS, SFTP, SSH)
- テレプロテクションおよび変圧器バックアップのオプション
