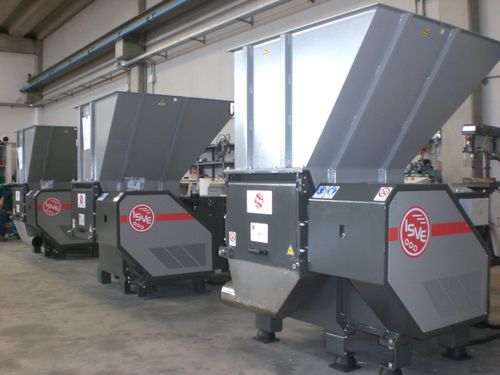

プライマリーシュレッダー MS 22-60

単一軸紙タイヤ用

製品概要
MS 22-60 シングルシャフトシュレッダーは、高い堅牢性を有する産業廃棄物の破砕に適しています。油圧式のプッシャーが材料を工具ホルダー付きローターへ送給し、サイズダウンを行います。交換可能なスクリーンにより最終粒度（14～35 mm）を選択できます。

主な特長

• ローター出力: 18.5 kW (25 HP)
• 油圧ユニット出力: 2.2 kW (3 HP)
• 駆動方式: ベルト伝動
• ローター数: 1
• ローター径: Ø220 mm
• ローター長さ: 600 mm
• 反転可能工具: 27本（4面使用可能）
• ローター回転数: 約85 rpm
• 切断室寸法: 600 x 700 mm
• プッシャー有効行程: 500 mm
• 重量（約）: 1,800 kg
• 処理能力（目安）: 200–400 kg/h
• 安全装置: 非常停止、引き出し反転システム

用途
リサイクル・廃棄物処理ラインでのインラインまたは単独運転に適しています。木片、厚手プラスチック、紙、機密文書、押出成形板、小型タイヤなどの破砕に推奨されます。

破砕機の構造

• 溶接鋼製フレーム
• 粉塵・液体に対するシールを備えたベアリングハウジング
• 厚肉ローター Ø220 mm × 600 mm、23枚のホルダープレートと高合金耐摩耗性の反転工具27本装備
• 上下2箇所の調整可能なカウンターブレード（耐摩耗鋼）
• 有効行程500 mmの油圧式プッシャードロワー
• 油圧ユニット内蔵
• ローター振動による機械部品へのダメージ防止のためのプーリーとベルト駆動
• 主電動機 18.5 kW（IE3）および油圧ユニット用 2.2 kW 電動機（マルチボルテージ・マルチ周波数）
• 上投入用溶接トラフ
• 破砕粒度を決定する交換式スクリーン

制御システム

• EEC/CE規格準拠の電気盤、過負荷時にトルクリミッターがローターの回転方向を反転
• 周辺機器管理用メイン内部モジュール（LOGO SIEMENS）
• 安全な停止のための非常停止機能
• CE規格に準拠した設計

付属品

• 交換式スクリーン（Ø 14, 16, 20, 25, 30, 35 mm）
• 排出口 Ø160 mm の吸引システムに接続可能なドロワー
• 破砕物収集ドロワー（自在4輪、検査窓（プラスチック）、固定ノブ、セーフティマイクロスイッチ付）
• 側面窓とゴムシールを備えた上部ホッパー閉鎖（破砕時の漏れ防止）
• ローター冷却システム

電線粉砕向け特別付属品

• ローター保護プレート（糸状材料投入時の過負荷防止）
• 分離/精製システム過負荷時の破砕停止ソフトウェア

仕様 / 技術データ

• 型式: MS 22-60 IT
• ローター出力: 18.5 kW (25 HP)
• 油圧ユニット出力: 2.2 kW
• 駆動方式: ベルト/プーリー
• ローター径: Ø220 mm
• ローター長さ: 600 mm
• 工具: 27本の反転工具（4面使用可能）
• ローター回転数: 約85 rpm
• 切断室: 600 x 700 mm
• プッシャー行程: 500 mm
• モーター効率クラス: PREMIUM (IE3)
• 重量: 約1,800 kg
• 処理能力: 200–400 kg/h（材料により異なる）
• 利用可能なスクリーン穴径: 14, 16, 20, 25, 30, 35 mm
