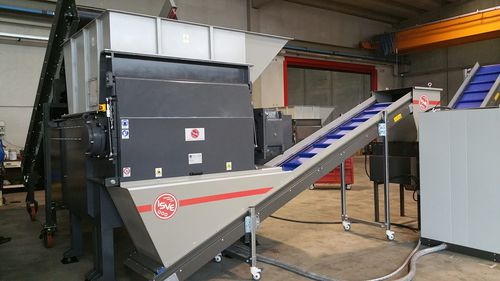

プライマリーシュレッダー MS 40-140 IT

単一軸紙プラスチック

製品説明
MS 40-140 IT 単軸シュレッダーは、大量の産業廃棄物の処理を目的に設計されています。重量級の溶接鋼構造と上部投入ホッパーにより、連続生産ラインへの組み込みが可能です。油圧プッシャーが投入物を工具取付ローターへ押し込み破砕を行い、交換可能なスクリーンで最終粒度を調整できます。

主な特長

• ローター出力：75 kW（100 HP）
• オプション：90 kW（120 HP）
• 油圧ユニット出力：5.5 kW（7.5 HP）
• 駆動方式：プーリーおよびベルト
• ローター数：1
• ローター径：400 mm
• ローター長さ：1,300 mm
• プッシャーストローク：800 mm
• リバーシブル工具数：80
• 工具使用面：4面
• 上部固定刃：5
• 下部固定刃：5
• 平均回転数：73 rpm
• 重量：6,200 kg
• 処理能力：約2.5–3.5 t/h
• 安全装置：非常停止、シュレッダードロワー反転システム、油圧カップリング

用途上の注意
多用途の大型機で、さまざまな廃材の破砕に適しています。連続稼働のラインに組み込んで使用できます。推奨用途：木片、厚手プラスチック、紙、機密文書、押出板、ゴム廃材、木製パレット等。

シュレッダーの特性

• 溶接鋼製の堅牢なフレーム
• 粉塵・液体対策のシール付き軸受ハウジング
• 厚肉ローター Ø400 mm × 1,300 mm、80枚の工具取付プレートおよび4回使用可能な高合金耐摩耗工具80個装備
• 調整可能な対刃10枚（上5枚、下5枚）高合金耐摩耗鋼製
• 油圧駆動のプッシャードロワー、実使用ストローク800 mm、押しシリンダー2基
• 油冷式ギヤポンプを備えた油圧ユニット
• ローター振動から機構部を保護するプーリー・ベルト駆動
• モーターと減速機の間に油圧カップリング装備
• メインモーター：多電圧・多周波75 kW（IE3）、油圧ユニット用モーター：5.5 kW
• 切断室：1,300 × 1,300 mm
• 上投入用溶接板製ホッパー
• 破砕物の粒度を定める交換式スクリーン
• 排出方式：設置により決定

制御システムの特長

• CE規格準拠の電気盤、トルクリミッター装備（過負荷時にローター回転を逆転）
• 周辺機器を制御するSIEMENS S7-1200 PLC
• 6インチカラータッチスクリーンによるパラメータ設定
• 自己調整ソフトウェア「AUTO TUNING ISVE」
• 搬送、粉砕機、吸引設備の制御に対応したソフトウェア
• 非常停止等の安全制御機能
• ISVE MAINTENANCE PROGRAM：定期保守の通知機能
• リモート支援および SAFETY SERVER CONNECTION ISVE（リアルタイム監視）対応
• CE規格に準拠した仕様

付属品

• ISVE Server Connect：遠隔監視、パラメータ調整、ソフトウェア更新が可能なインターネット接続モジュール
• 交換用スクリーン（Ø 14、16、20、25、30、35 mm）
• 吸引システム接続可能なドロワー
• ローター冷却システム
• ローター用耐摩耗コーティング

電線粉砕向け専用付属品

• ローター保護プレート（糸状材投入時の過負荷を防止）
• 選別装置／精砕機の過負荷時にシュレッダーを停止させるソフトウェア

技術仕様

• 型式：MS 40-140 IT
• ローター出力：75 kW（オプション 90 kW）
• 油圧ユニット出力：5.5 kW
• 駆動方式：プーリーおよびベルト
• ローター数：1
• ローター径 × 長さ：400 mm × 1,300 mm
• プッシャーストローク：800 mm（2シリンダー）
• 工具：80本のリバーシブル工具、4面使用可能
• 対刃：10枚調整可能（上5枚/下5枚）
• ローター回転数（平均）：73 rpm
• 重量：6,200 kg
• 処理能力（目安）：2.5–3.5 t/h
• 切断室：1,300 × 1,300 mm
• 使用可能スクリーン径：Ø 14、16、20、25、30、35 mm
• 制御：SIEMENS S7-1200 PLC、6" タッチスクリーン、AUTO TUNING ISVE
• 規格：CE
