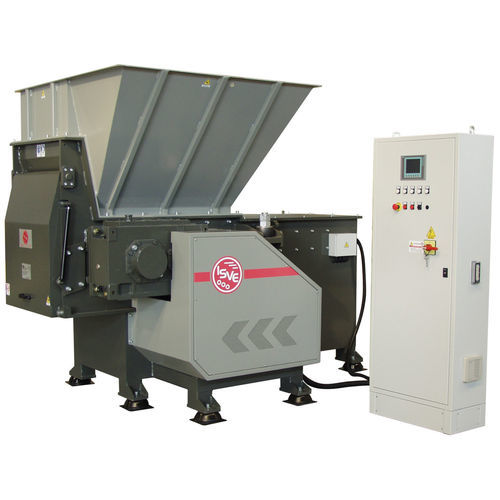

プライマリーシュレッダー MS 40-80 IT

単一軸紙プラスチック

概要
MS 40-80 IT 単軸産業用シュレッダーは、大量の産業廃棄物の連続処理を目的に設計されています。溶接鋼製フレームと強化部品により、ラインへの組み込みまたは単独ユニットとしての連続稼働に対応します。油圧式プッシャーが材料を工具保持ローターへ送り込むことで粒度を低減し、交換可能なスクリーンで最終粒度を設定できます。

主な仕様

• ローター搭載電力: 37 kW (50 HP)
• 油圧ユニット出力: 4 kW (5.4 HP)
• 駆動方式: プーリーとベルト
• ローター数: 1
• ローター径: 400 mm
• ローター長: 700 mm
• プッシャーストローク: 800 mm（油圧）
• リバーシブル工具数: 44（4面使用可）
• 上部固定刃: 3
• 下部固定刃: 3
• 平均回転数: 73 rpm
• 重量: 4,460 kg
• 処理能力: 800–1,200 kg/h（参考値）
• 安全装置: 非常停止、引出し反転システム

適用メモ
大型で多用途のシュレッダーで、木材端材、厚手プラスチック、紙類、機密文書、押出板、ゴム系廃棄物などの処理に適します。連続稼働のライン組み込みに適合します。

本体構造

• 防振脚付き溶接鋼フレーム
• 粉塵・液体に対するシールを備えたローラーベアリングハウジング
• 直径400 mm、長さ700 mm の厚肉ローターに44枚の工具保持プレートと44個の高合金耐摩耗リバーシブル工具を装着
• 調整可能な対刃6枚（上3枚、下3枚）、高合金耐摩耗鋼製
• 有効ストローク800 mmの油圧式プッシャードロワー
• ギアポンプとオイルクーラーを備えた油圧ユニット（主要国内メーカー部品）
• ロータ振動による機械損傷を防ぐプーリー・ベルト駆動
• ローター用37 kW（IE3）多電圧・多周波数モーター1台、油圧ユニット用4 kWモーター1台
• 切断室: 700 × 1250 mm
• 上部投入用溶接板製ホッパー
• 破砕物サイズを決める交換式スクリーン
• 排出システム: 未定

制御システム

• CE規格準拠の電気制御盤、過負荷時に回転方向を反転させるトルクリミッタ搭載
• 周辺機器を制御するSIEMENS S7-1200 PLC
• パラメータ設定用6インチカラータッチスクリーン
• 自動調整ソフトウェア: "AUTO TUNING ISVE"
• 投入装置、粉砕機、吸引装置の制御に対応したソフトウェア
• 緊急停止などの安全機能
• ISVE MAINTENANCE PROGRAM: 定期メンテナンス通知
• 遠隔支援および "SAFETY SERVER CONNECTION ISVE"（リアルタイム監視）対応のプレディスポジション
• CE規格に準拠した実装

付属品

• ISVE Server Connect: ISVEサーバによる遠隔監視およびパラメータ調整機能
• 交換用スクリーン（直径: 14、16、20、25、30、35 mm）
• 吸引システム接続可能なドロワー
• 材料漏れを抑えるゴムシール付き側窓のある上部ホッパー閉鎖装置
• ローター冷却システム
• ローター用耐摩耗コーティング

電線粉砕用特別付属品

• マテリアル束投入時の過負荷を防ぐローター保護板
• 分離/精砕機の過負荷時にシュレッダーを停止するソフトウェア

技術仕様

• モデル: MS 40-80 IT（2022 VERSION）
• ローター搭載電力: 37 kW (50 HP)
• 油圧ユニット出力: 4 kW
• 駆動: プーリーとベルト
• ローター: Ø 400 mm、長さ 700 mm、44 個のリバーシブル工具（4 面使用可）
• 対刃: 調整可能 6 枚（上3、下3）
• プッシャーストローク: 800 mm（油圧）
• 切断室: 700 × 1250 mm
• 平均ローター回転数: 73 rpm
• 重量: 4,460 kg
• 処理能力: 800–1,200 kg/h（参考値）
• 規格: CE
• 制御: SIEMENS S7-1200 PLC、6" タッチスクリーン、AUTO TUNING ISVE、ISVE MAINTENANCE PROGRAM、遠隔支援プレディスポジション
