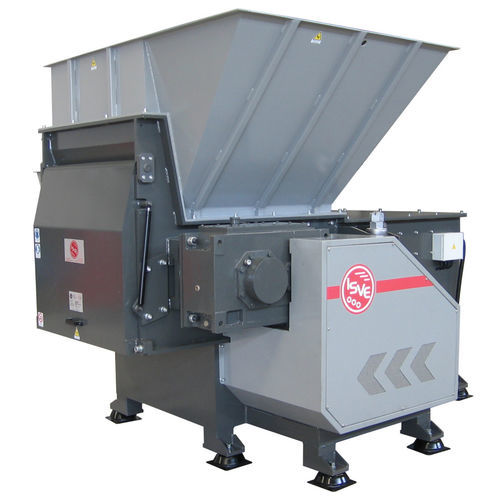

プライマリーシュレッダー MS 40-100 IT

単一軸紙ケーブル用

説明
MS 40-100 IT 単軸シュレッダーは、大量の工業廃棄物を継続処理するために設計されています。油圧駆動のプッシャーが材料を工具取付ローターへ送り、せん断と衝撃で減容します。交換可能なスクリーンで最終粒度を設定できます。溶接構造とベルト駆動により、重負荷運転での機械的応力を低減します。

主な特徴

• ロータ出力：45 kW（60 HP）
• 油圧ユニット出力：4 kW（約5.4 HP）
• 駆動方式：ベルト駆動
• ロータ数：1
• ロータ径：400 mm
• ロータ長：900 mm
• プッシャー有効行程：800 mm
• 可逆工具数：52（4面使用可）
• 上固定刃：3
• 下固定刃：3
• 平均回転数：73 rpm
• 重量：4,620 kg
• 処理能力：約1～1.5 t/h
• 安全装置：非常停止、引き出し反転システム

推奨用途
工業ラインでの各種廃材処理に適します：木材端材、厚肉プラスチック、紙・機密文書、押出板、ゴム廃材、電線（専用オプション使用時）などの大型廃材。

破砕機の構造

• 重負荷用途向け溶接鋼フレーム
• 粉塵・液体対策のシール付きローラーベアリング支持
• Ø400 mm × 900 mm の厚肉ロータ、52枚の工具取付プレートと52個の高合金耐摩耗工具（4面使用可）を装備
• 調整可能な対刃6枚（上3、下3）を採用
• 有効行程800 mmの油圧式プッシャードロワー
• ギアポンプとオイル冷却ラジエーターを備えた油圧ユニット
• ロータ振動から機械要素を保護するプーリー＆ベルト駆動
• 主モーター45 kW（IE3）および油圧用4 kWモーター（マルチ電圧/周波数対応）
• 切断室：900 × 1250 mm
• 上部投入用溶接板金ホッパー
• 破砕粒度を決める交換式スクリーン
• 排出システム：構成による

制御システム

• CEE準拠の電気盤、トルクリミッターにより過負荷時にロータ回転方向を反転
• 周辺機器制御用 SIEMENS S7-1200 PLC
• パラメータ調整用 6インチカラータッチディスプレイ
• 自己調整ソフトウェア：AUTO TUNING ISVE
• 投入装置、破砕機、吸引装置の制御に対応したソフトウェア
• 緊急停止および装置停止機能
• ISVE MAINTENANCE PROGRAM：メンテナンス通知表示
• リモート支援および SAFETY SERVER CONNECTION ISVE（リアルタイム監視）対応
• CE規格に準拠

オプション

• ISVE Server Connect：遠隔監視、遠隔設定・ソフト更新を可能にするインターネット接続モジュール
• 交換用スクリーン（Ø：14、16、20、25、30、35 mm）
• 吸引システム接続可能なドロワー
• 材料漏れ防止用ゴムストリップ付き側窓を備えた上部ホッパークローズ
• ロータ冷却システム
• ロータ用耐摩耗コーティング

電線処理用特別オプション

• ロータ保護板（マック状材料投入時の過負荷防止）
• 分離システム/精砕ミル過負荷時の停止ソフト

技術仕様

• 型式：MS 40-100 IT（2022 VERSION）
• ロータ出力：45 kW（60 HP）
• 油圧ユニット出力：4 kW
• 駆動：ベルト駆動
• ロータ径：400 mm
• ロータ長：900 mm
• プッシャー行程：800 mm
• 可逆工具数：52（4面使用可）
• 固定刃：上3 / 下3
• ロータ回転数（平均）：73 rpm
• 切断室：900 × 1250 mm
• 重量：4,620 kg
• 処理能力：約1～1.5 t/h
• 規格：CE
