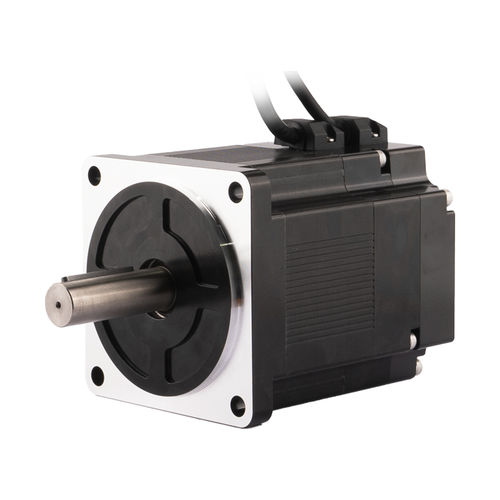

ブラシレスモーター 110ZWS132XE-1

DCBLDC120V

製品概要
110mm ブラシレスDCモータ 110ZWS132XE-1 は、定格トルク 4.6 N·m、定格出力 710 W を有します。スター結線を採用した5極対構成で、ホールセンサーによるフィードバックが標準仕様です。用途に応じてギアボックスやインクリメンタルエンコーダを選択できます。

モータ特性（主要データ）
型番: 110ZWS132XE-1
ボディ長 (LT): 131±1 mm
極対数: 5
相間抵抗: 1.04 Ω
相間インダクタンス: 3.658 mH
巻線接続: スター結線
絶縁クラス: B
デューティ: S1
通電角: 120°
耐電圧: 1000 VAC / 1 kHz / 1 mA / 1 s
絶縁抵抗: 100 MΩ (20°C)
重量: 3 kg
定格電圧: 120 V
定格出力: 710 W
定格トルク: 4.6 N·m
定格回転速度: 1500 RPM
定格電流: 9.6 A
無負荷回転速度: 1850 RPM
無負荷電流: 0.65 A
効率: 90%
騒音（1 m、環境20 dB）: <50 dB
エンクロージャ-環境熱抵抗: 0.36 K/W
基準環境温度: 20 ℃
最大巻線温度: 88 ℃
トルク定数: 0.479 N·m/A
バックEMF定数（実効値）: 67.83 V/Krpm
ピークトルク: 13.8 N·m
ピーク電流: 28.8 A
ロータ慣性: 10.2 Kg·cm²

寸法図・リード線
図の参照型番: 110ZWS132XE-1
リード線タイプ: UL3265 AWG16
リード線色／機能: 黄 — U相、赤 — V相、黒 — W相

トルク特性
製品ページには 110ZWS132XE-1 のトルク–回転数曲線および性能グラフが掲載されており、選定や制御設計の参考になります。

仕様 / 特長

• 型番: 110ZWS132XE-1
• フレーム: 110 mm
• 定格出力: 710 W
• 定格トルク: 4.6 N·m
• ピークトルク: 13.8 N·m
• 定格回転速度: 1500 RPM
• 無負荷回転速度: 1850 RPM
• 定格電圧: 120 V
• 定格電流: 9.6 A
• 無負荷電流: 0.65 A
• 相間抵抗: 1.04 Ω
• 相間インダクタンス: 3.658 mH
• 巻線: スター結線
• 絶縁クラス: B
• デューティ: S1
• 通電角: 120°
• 効率: 90%
• 騒音: <50 dB (1 m)
• 重量: 3 kg
• ロータ慣性: 10.2 Kg·cm²
• トルク定数: 0.479 N·m/A
• バックEMF定数: 67.83 V/Krpm
• ピーク電流: 28.8 A
• 最大巻線温度: 88 ℃
• リード線: UL3265 AWG16 (黄 U / 赤 V / 黒 W)
• オプション: ギアボックス、インクリメンタルエンコーダ
