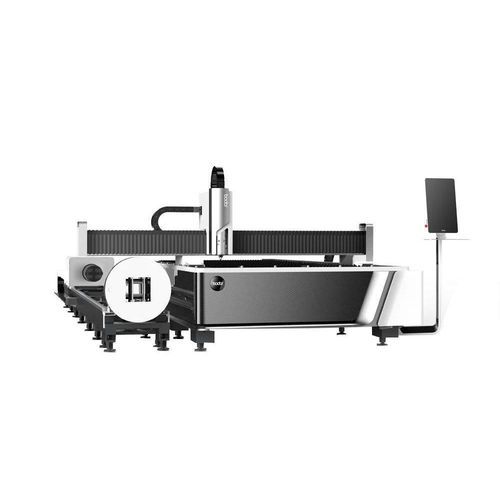

ファイバーレーザー切断機 AT series金属用管シ－ト
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- ファイバーレーザー
- 切断材料
- 金属用
- 切断製品
- 管, シ－ト
- その他の特徴
- 自動, 高精度, 高速, 高性能, サーボ モーター, モジュラー, 空圧式, 組み合わせ式, ランドマーク レンズ センサー付
- X軸移動距離
3,048 mm, 4,000 mm, 6,100 mm
(120 in, 157.48 in, 240.16 in)- Y軸移動距離
1,524 mm, 2,500 mm
(60 in, 98.43 in)- Z軸移動距離
100 mm
(4 in)- 切断速度
100 m/min
- 加速度
14.72 m/s²
(48.29 ft/s²)- 全長
8,641 mm
(340 in)- 全幅
3,870 mm, 4,879 mm
(152 in, 192 in)- 高さ
1,858 mm, 1,861 mm, 2,103 mm
(73 in, 73 in, 83 in)- 精度
0.03 %
- 交換時間
2 s
詳細
概要
主な特長
構造および機械的改善
機械技術と保護機能
保証・アフターサービス
技術仕様
- Bodor AT series は、シートとチューブの切断機能を1台で提供するコンボ型ファイバーレーザー切断機です。設備投資と設置面積を削減するエントリーレベルのプラットフォームです。
主な特長
- コスト効率：シートとチューブ用の別々の機械を不要にします。
- 簡易切断：残材配置と切断パラメータの自動マッチングにより、立ち上げと調整を簡素化します。
- 生産性向上：高速伝達と高性能バスサーボモータにより優れた動的特性と高い処理能力を実現します。
- インテリジェントガイダンス：視覚的なサンプル比較に基づく自動パラメータ設定で作業時間を短縮し、工程の安定化を支援します。
構造および機械的改善
- 第3世代のはめ込み溶接ベッドフレーム：剛性と構造強度を向上させ、安定性と精度を高めます。
- 航空宇宙用アルミビーム：可動質量を低減し、剛性を高めて動的性能を最適化します。
- モジュラー作業台構造：保守を容易にし、安全性を向上させ、ダウンタイムを低減します。
機械技術と保護機能
- レーザーヘッドの衝突回避：サーボ追従センサーと経路回避アルゴリズムにより360°の障害物検知を行い衝突リスクを低減します。
- 高速空気式チャック：ダイレクトシリンダー駆動により約2秒でのクランプが可能で、分解・保守が容易です。
- ミネラルキャスト製アンチバーンプレート：耐熱性・絶縁性に優れ、変形が少なく長寿命です。
- 残材レイアウトとシート端の防振機能：ネスティング効率と切断品質を向上させます。
- オプションのスキャニング切断（SCAN）：高反射材に対してエネルギー吸収を高め安定した加工を可能にします。
保証・アフターサービス
- Bodor の5年保証プログラム適用対象（製品ページのメーカー保証条件に準拠）。
技術仕様
- シリーズ / 型式: AT series
- 製品種別: シート＆チューブ コンボ ファイバーレーザー切断機
- 切断能力: シートとチューブの統合切断
- 切断パラメータ自動マッチング: 視覚的サンプル比較による自動調整
- 駆動 / 動作: 高性能バスサーボモータ
- 最大加速度: 最大約1.5G（メーカー表記）
- ベッドフレーム: 第3世代はめ込み溶接ベッドフレーム
- ビーム: 航空宇宙用アルミニウム製ビーム（軽量化・剛性向上）
- チャックシステム: 高速空気式チャック、クランプ時間 ≈2 秒
- レーザーヘッド保護: サーボ追従センサーおよび経路回避アルゴリズム
- 作業台: モジュラー構造で保守コスト削減
- アンチバーン表面: ミネラルキャスト製プレート
- オプション: 高反射材向けスキャニング切断（SCAN）
