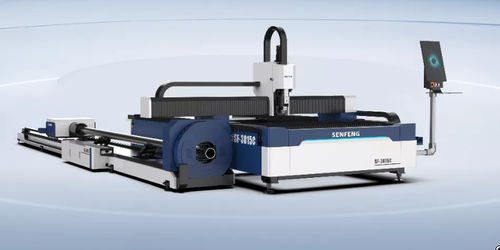

レーザー切断機 3015C

金属用管シ－ト

概要
3015Cは、板材とパイプの両方を切断可能なデュアル用途レーザー切断機で、両機能を1台に集約した省スペース設計です。初期投資や設置面積を抑えつつ、平板部品と管状部品の柔軟な生産に適しています。

一台で二役

• 板材とパイプの統合ワークフローで設置面積を節約
• 別々の機械と比べて設備投資を削減

自社開発の主要コンポーネント3点

• SF-Mimir LT — ネスティングおよびパイプ加工プログラム対応のインテリジェント制御
• SF-PowerPlus — 安定出力のコンパクトレーザー発振器（1.5～6 kW）
• SF-TYRFING — オートフォーカス切断ヘッドで安定した穿孔・エッジ品質を実現

パイプ取り扱いと材料利用
空気式自己芯出しチャックにより各種断面のパイプを高精度に把持し、テール材を短縮して材料利用を最適化します。

• パイプ最大直径：φ220 mm
• パイプ最大長さ：6000 mm

動的性能と構造
応力除去処理と振動時のエイジングを施したアルミ合金ビームにより、安定した動的特性と長期的な位置決め精度を確保します。高速走行と高加速度でサイクルタイムを短縮します。

• 無負荷最大速度：100 m/min
• 最大加速度：1G

オープンアクセス構造
前面・背面・側面からのアクセスにより板材・パイプの積み降ろしが容易で、切断工程を可視化して迅速なトラブル対応とダウンタイム低減が可能です。

適用業界
3015Cは薄板（≤20 mm）および小～中径パイプ（最大φ220 mm）の切断に最適です。典型用途：家電、調理器具、衛生陶器、筐体・シャーシ、看板、エレベーター部品など。

技術仕様
Model: 3015C
作業範囲 (mm): 3050 × 1530
レーザー出力 (kW): 1.5～6
無負荷最大速度 (m/min): 100
X/Y軸位置決め精度 (mm): ±0.05
X/Y軸再現位置決め精度 (mm): ±0.02
外形寸法 (L×W×H, mm): 8500 × 3740 × 2100

主な仕様

• 型式: 3015C
• 作業範囲: 3050 × 1530 mm
• レーザー出力範囲: 1.5～6 kW
• 無負荷最大速度: 100 m/min
• X/Y位置決め精度: ±0.05 mm
• X/Y再現位置精度: ±0.02 mm
• パイプ対応: 最大φ220 mm、最大長さ6000 mm
• 外形寸法: 8500 × 3740 × 2100 mm
