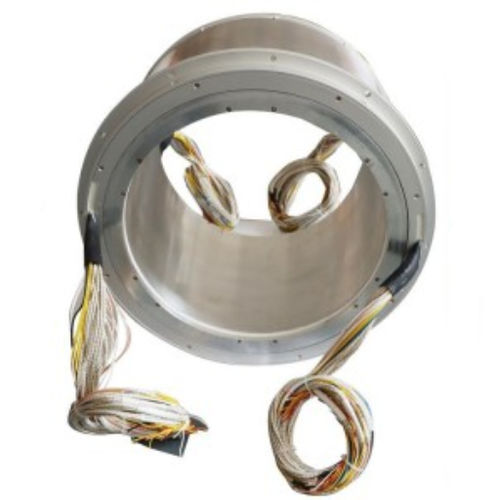

中空軸タイプスリップリング DHK310

スルーホール型ケーブル巻き取り機用産業用

ショート説明

• DHK310シリーズ：大径内径の中空軸導電性スリップリング。
• 310 mmの貫通孔を持つ標準ワンピース精密スリップリング（軸径 ≤ 310 mm に適合；小径用のスリーブアダプタ適用可）。
• 受注生産対応。電力と信号の混合回路をサポート。
• 金メッキリング＋合金ブラシのオプションあり。複数の電流・電圧オプションを選択可能。

製品詳細
DHK310-78シリーズの中空軸スリップリングは、内径310 mmの回転電気機械システム向けに設計されています。自動化された産業制御システム、回転伝送システム、インテリジェント搬送ロボットなどにおける360°の連続的な電力・信号伝送を目的としています。

電力リングの代表定格は各リング20 A（最大48リング）、信号リングの代表定格は各リング5 A（最大96リング）です。ハウジング材料はアルミニウム合金が参照され、一部の中空軸バリアントはステンレスを使用します。回路数、定格電流、コネクタ仕様などは注文に応じてカスタマイズ可能です。

代表的な用途

• 自動機械
• ケーブルリール
• ロボット／回転センサ
• ディスプレイ・表示装置
• 包装機
• 産業用ターンテーブル
• 医療・製薬機器
• マーキング機
• 充填機
• CNC工作機械

製品命名説明
(1) 製品タイプ：DH — 電動スリップリング。
(2) 取付方式：K — 貫通孔タイプ。
(3) 貫通孔内径：本シリーズは310 mm。
(4) 総回路数：注文により設定可能。
(5) 定格電流：回路ごとに指定、複数選択可。
(6) 識別番号：ケーブル長、コネクタ、取付方法の差異を示す -XXX 付番が可能。

製品等級と寿命

• 一般用途 — 作動速度 0–200 rpm — 寿命 約2,000万回転
• 産業用途 — 作動速度 300–1000 rpm — 寿命 約6,000万回転

技術パラメータ
電気的

• リング数：カスタマイズ可能
• 定格電流オプション：2 A、5 A、10 A、15 A、20 A
• 定格電圧：0–240 VAC/VDC
• 絶縁抵抗：≥1000 MΩ @ 500 VDC
• 耐電圧：1500 VAC @ 50 Hz、60 s、2 mA
• 動的接触抵抗変動値：≤ 10 mΩ

機械的／環境

• 作動速度：0–600 rpm（産業グレードは最大1000 rpm）
• 使用温度：-40 °C〜+65 °C
• 使用湿度：≤70%
• 保護等級：IP54
• 外殻材質：アルミ合金（一部中空軸はステンレス）
• 電気接触材質：貴金属、接点部金メッキオプションあり
• リードワイヤ：着色テフロン、標準長さ 500 mm + 20 mm

注意事項

• 電力リング代表定格：各リング20 A（最大48リング）。
• 信号リング代表定格：各リング5 A（最大96リング）。
• 公称より小さい穴径にはスリーブアダプタを供給可能で、小径軸に対応します。
• 回路数、電流／電圧、コネクタ、取付仕様などは注文によりカスタマイズ可能です。

技術仕様

• モデル／シリーズ：DHK310
• 貫通孔（内径）：310 mm（標準）
• リング数：カスタマイズ可能
• 定格電流オプション：2 A、5 A、10 A、15 A、20 A
• 定格電圧：0–240 VAC/VDC
• 電力リング代表定格：20 A／リング（最大48）
• 信号リング代表定格：5 A／リング（最大96）
• 絶縁抵抗：≥1000 MΩ @ 500 VDC
• 耐電圧：1500 VAC @ 50 Hz、60 s、2 mA
• 接触抵抗動的変動：≤ 10 mΩ
• 作動速度：0–600 rpm（産業グレードは最大1000 rpm）
• 使用温度：-40 °C〜+65 °C
• 使用湿度：≤70%
• 保護等級：IP54
• 外殻材質：アルミ合金（一部中空軸はステンレス）
• 接触材質：貴金属、金メッキオプションあり
• リードワイヤ：テフロン着色、標準長さ 500 mm + 20 mm
• カスタマイズ可能項目：スリーブアダプタ、回路数、コネクタ、ケーブル長、取付オプション
