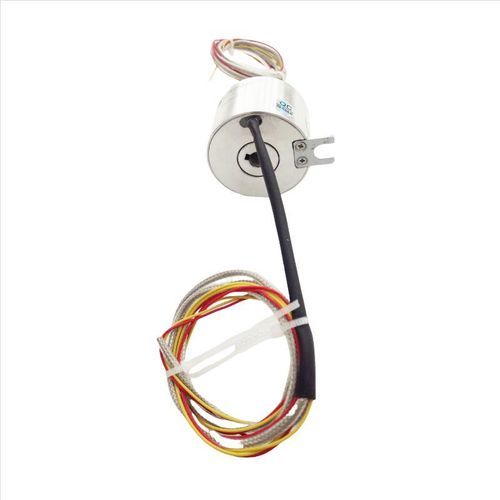

電動式スリップリング DHK008-5パススルー回転軸スルーホール型産業用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 電動式
- 構造
- パススルー回転軸, スルーホール型
- 応用
- 産業用, LED照明用
- 材料
- アルミニウム合金
- その他の特徴
- ゴールド製接触式, オーダーメイド, 小型
- 電圧
最大: 240 V
最少: 0 V
- 一次電流
最大: 20 A
最少: 2 A
- 回転速度
最大: 1,000 rpm
(6,283 rad.min-1)最少: 0 rpm
(0 rad.min-1)- コンタクト数
8 unit
- 内径
8 mm
(0.31 in)- 外径
最大: 800 mm
(31.5 in)最少: 10 mm
(0.39 in)
詳細
概要
製品詳細
主な用途
製品名称の解説
DHK008-5 技術仕様
製品等級：
一般 — 回転数: 0–200 rpm — 寿命: 2,000万回転
産業 — 回転数: 300–1000 rpm — 寿命: 6,000万回転
技術パラメータ：
仕様一覧
- DHKシリーズ：中央貫通穴を備えた小型貫通式スリップリング（信号、低/高電流、電圧の伝送用）
- 配管、ケーブル、液体や回転軸の貫通を許容しつつ電気的連続性を保持する設計
- 低摩擦で安定した接触を実現する貴金属多点ブラシ接触
- 貫通穴径：8 mm（型番 DHK008-5）
- 金めっきリングと金めっき合金ブラシを採用；信号と電力の混在伝送に対応
- 回路数・電流・電圧・ハウジング材・リード長などカスタム可能；標準在庫なし
製品詳細
- シリーズ：DHK ミニ内径（貫通式）スリップリング
- 標準内径(ID)：3–500 mm、外径(OD)：10–800 mm（特注対応可）
- DHK008-5：貫通穴8 mm、中央貫通が必要な回転電気機械系向け
- 代表構成：8回路、例：回路当たり2 A（構成可能）
- 標準ハウジング：アルミ合金、オプション：エンジニアリングプラスチックまたはステンレス
- 光ファイバー、液体回転継手、空気式回転継手と組合せてハイブリッド化可能
主な用途
- 巻線機・回転駆動機器
- レーザースキャナ・イメージングシステム
- 管内検査カメラ・ボアホール機器
- 展示用回転マウント・ディスプレイ
- 自動販売機・食品供給装置
- CCD検査機器・マシンビジョン
- 自動組立機・インデクサ
- 回転LED照明・ラベリング機
- 試験・研究用ラボ機器・生物検査装置
- 中央貫通を介した360°の電力/信号伝送を必要とする全ての用途
製品名称の解説
- DH = 電気式スリップリングシリーズ
- K = 貫通（内径）取付
- 型番の数字は貫通穴径を示す（例：008 = 8 mm）
- サフィックスは総回路数を示す（例：-5）；識別番号はケーブル長、コネクタ、取付仕様を区別
- 回路ごとに異なる定格電流を指定することも可能
DHK008-5 技術仕様
製品等級：
一般 — 回転数: 0–200 rpm — 寿命: 2,000万回転
産業 — 回転数: 300–1000 rpm — 寿命: 6,000万回転
技術パラメータ：
- 回路数：8（例）
- 動作温度：-40°C〜+65°C
- 定格電流オプション：2 A、5 A、10 A、15 A、20 A（選択可）
- 動作湿度：≤70%
- 定格電圧：0〜240 VAC/VDC
- 保護等級：IP54
- 絶縁抵抗：≥1000 MΩ @ 500 VDC
- 耐電圧：1500 VAC @ 50 Hz、60 s
- 電気接点材料：貴金属（金めっき）
- 動的接触抵抗変化：≤10 mΩ
- 外装材料：アルミ合金（オプションあり）
- リード仕様：カラー・テフロン、標準長さ 500 mm ±20 mm
- 動作回転数：一般 0–600 rpm、産業用 最大1000 rpm
- カスタマイズ：回路数、電流、電圧、ハウジング材、ハイブリッド統合対応
仕様一覧
- 型番：DHK008-5
- 貫通穴径：8 mm
- 回路数：8（例）
- 定格電流：回路あたり 2〜20 A
- 定格電圧：0〜240 VAC/VDC
- 絶縁抵抗：≥1000 MΩ @ 500 VDC
- 耐電圧：1500 VAC @ 50 Hz、60 s
- 接点材料：金めっきリング＋金めっき合金ブラシ
- 動的抵抗変化：≤10 mΩ
- 使用温度：-40°C〜+65°C
- 保護等級：IP54
- ハウジング：アルミ合金（オプション対応）
- リード長：500 mm ±20 mm
- カスタム対応：回路数、電流、電圧、ハウジング材、光ファイバ/液体/空気統合
