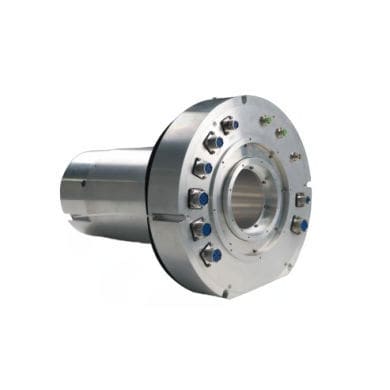

イーサネットスリップリング DHK105-54

HD-SDIHDMI（高精細度マルチメディアインターフェース）産業用

概要
この統合型スリップリングは、重量のある回転システム向けの精密電気回転継手として機能します。本体に電力、信号、産業用ネットワーク、映像の54チャネルを統合し、反復回転によるケーブルのねじれや断線を防ぎます。電力回路、信号回路、ネットワーク回路、映像回路は独立して配置・絶縁され、クロストークを低減し、連続回転下での安定したデータ伝送を保持します。

短い説明
型番: DHK105-54
54回路を統合した導電性スリップリングは、電力、制御信号、産業用ネットワーク、映像信号の360°連続伝送を必要とする大型回転機器向けに設計されています。複数の回路タイプを1つのコンパクトな回転継手に統合しました。電力回路あたり最大40 A、0–380 V AC/DC対応、貴金属接点、低い静摩擦トルクにより、重負荷の回転プラットフォーム、建設機械、海洋システム、自動化生産ラインに適しています。

主な特長

• 1台で54チャネル – 電力＋信号＋産業用ネットワーク＋映像を統合
• 高電流の電力伝送 – 電力回路あたり最大40 A、0–380 V AC/DC
• 高い耐干渉性 – 信号/ネットワーク/映像の独立配置、絶縁 ≥40 dB
• 安定した電気接点 – 貴金属接点、動的接触抵抗変動 ≤10 mΩ
• 高い誘電絶縁 – 1000 V AC 耐電圧試験合格、トラッキングや放電なし
• 低トルク回転 – 最大静摩擦トルク ≤10 N·m
• 堅牢な産業設計 – アルミ合金ハウジング、質量 ≤25 kg、保護等級 IP51
• 広い動作温度 – -40°C 〜 +55°C
• 容易な取り付け – 精密取付基準、ソケット型出口、導電性シールガスケット

典型的な用途

• 大型回転プラットフォームとスルーリングドライブ
• 建設機械および重機
• 海洋およびデッキ機器
• 自動化生産ライン
• レーダー回転台、クレーン旋回部、回転試験装置

カスタマイズサービス
回路数、電流定格、信号タイプ、コネクタ形式、フランジサイズ、出口方向は機器レイアウトに応じてカスタマイズ可能です。インテグレーターや機械メーカー向けのOEM/ODM対応を提供します。

仕様

• 型番: DHK105-54
• チャネル数: 54（電力 + 信号 + 産業用ネットワーク + 映像）
• 電力回路定格電流: 電力回路あたり最大40 A
• 対応電圧: 0–380 V AC/DC
• 接点材料: 貴金属接点
• 動的接触抵抗変動: ≤10 mΩ
• 絶縁（信号/ネットワーク/映像）: ≥40 dB
• 誘電絶縁試験: 1000 V AC 合格
• 最大静摩擦トルク: ≤10 N·m
• ハウジング: アルミ合金
• 重量: ≤25 kg
• 保護等級: IP51
• 動作温度範囲: -40°C 〜 +55°C
• 取付機能: 精密取付基準、ソケット型出口、導電性シールガスケット
• カスタマイズ: 回路数、電流定格、信号タイプ、コネクタ形式、フランジサイズ、出口方向；OEM/ODM対応
