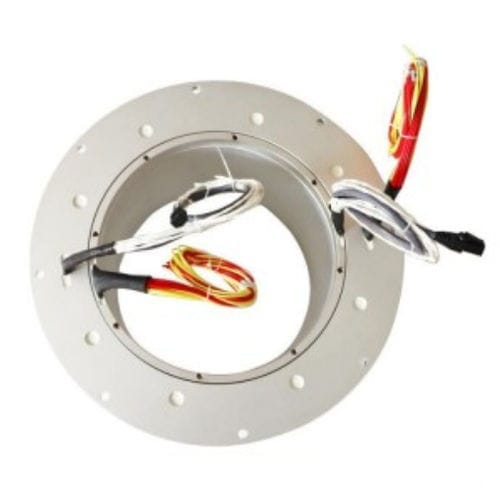

イーサネットスリップリング DHK242-60

100 Mbpsパススルー回転軸石油産業用

簡易説明
DHK242-60シリーズ：内径242 mmの貫通型スリップリング。360°連続回転に対応。アルミ合金一体型ハウジング、回路数や保護等級はカスタマイズ可能。

ボア仕様

• 内径（ボア径）：242 mm
• 対応システム：内径242 mmのボアを必要とする回転式電気機械システム

電力用リングのパラメータ

• 回路あたり定格電流（例）：20 A
• 電力回路の最大回路数（例）：48 回路（例示）

信号用リングのパラメータ

• 回路あたり定格電流（例）：5 A
• 信号回路の最大回路数（例）：96 回路（例示）

主な機能
360°連続回転で以下を伝送します：

• 電力
• 制御・データ信号

代表的な用途

• 自動化された産業用制御システム
• 自動化パワー伝送システム
• 充填・搬送ロボット
• 自動機・包装機
• ケーブルリール・産業用回転台
• ロボット・回転センサ
• 表示機器
• 医療・製薬機器
• CNC工作機械・マーキング機

製品概要／追加情報
DHK242-60はDHK大口径シリーズの貫通型スリップリングで、アルミ合金一体構造です。代表的な寸法・仕様：内径242 mm、外径約308 mm、一般的な総回路数は60。信号回路（例：2 A）や電力回路（例：10 A、15 A、20 A、30 A）に対応。表示例の動作電圧：24 V～380 V、1000 Vまでのカスタム対応可能。保護等級はカスタムでIP65/IP68まで対応可能。

製品名の説明
名称の典型的内訳：DH（電動スリップリング） K（貫通） 242（ボア径mm） - 60（総回路数）。ケーブル長、コネクタ、取り付け方法などの識別子が追加される場合があります。

仕様／技術データ

• 回路数：60（例）
• 定格電流の選択肢：2 A、5 A、10 A、15 A、20 A
• 定格電圧：0～240 VAC/VDC（技術表の例）
• 絶縁抵抗：≥1000 MΩ @ 500 VDC
• 耐電圧：1500 VAC @ 50 Hz、60 s、2 mA
• 動的接触抵抗変化：≤10 mΩ
• 接触材料：貴金属
• ハウジング材料：アルミ合金
• リード線：着色PTFE、長さ500 mm ±20 mm
• 回転速度（一般）：0～600 rpm（例：一般 0～200 rpm、産業用 300～1000 rpm）
• 使用寿命（例）：一般 約2000万回転、産業用 約6000万回転
• 使用温度：-40 °C ～ +65 °C
• 使用湿度：≤70%
• 保護等級（例/標準）：IP54（IP65/IP68までカスタム可能）
