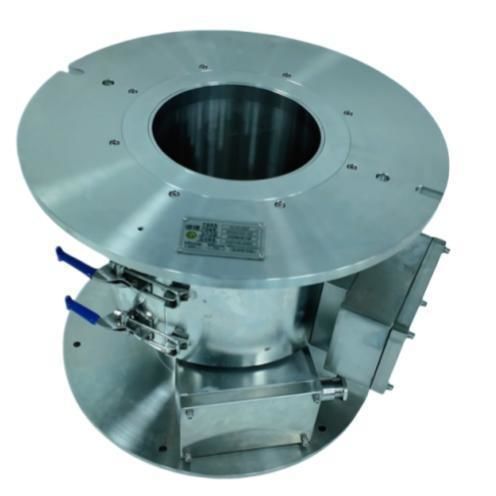

石油産業用スリップリング HDC15-29

産業用重荷重用304ステンレス鋼

簡潔な説明
防爆集電スリップリングとも呼ばれる本製品は、ガス、石炭粉塵、可燃性化学蒸気、可燃性粉じんなどの危険物を含む高リスクな爆発環境向けに開発された特殊導電部品です。主な機能は、回転摩擦で発生する電気火花を完全に遮蔽して爆発リスクを排除しつつ、固定部から回転部へ電力および制御信号を連続360°回転中に安定かつ安全に伝送することです。

動作原理

• 電力伝達の原理：ステータ（固定部）とロータ（回転部）の分割構造。貴金属製ブラシが導電リングに接触し、連続した前後360°回転中も安定した電気的接続を維持し、ケーブルのねじれ・巻き付き・導体断線・絶縁破損を防止します。
• 防爆安全の基本ロジック：接触摩擦により発生する微小な電弧は、高強度の密封された防爆ハウジング内に完全に収容されます。適合した防爆用ケーブルグランドが外部のガス・粉塵の侵入を遮断し、内部の電弧が外部の可燃混合気を着火させることや、危険物が空洞内に侵入することを防ぎます。

鉱山危険エリアで一般的なスリップリングを使用する際の主要な課題

• 極めて高い爆発リスク：一般的なスリップリングの露出した火花が鉱山内のガス/石炭粉じん混合気を着火する恐れがあります。
• ケーブル損傷の頻発：往復回転の繰り返しによりケーブルのねじれ疲労、導体断線、絶縁の亀裂が発生し、ダウンタイムや生産損失を招きます。
• 地下の腐食環境での故障が発生しやすい：粉じん、水蒸気、塩分の飛沫が腐食や接触酸化を促進し、導通不安定や電源途絶を引き起こします。
• 長時間の重負荷運転で導電特性が不安定になる：耐摩耗性が低く、動的抵抗の大きな変動、発熱、電弧の増強により漏電リスクや絶縁の劣化が生じます。

モデル HDC15-29 の主要技術的利点

• 地下石炭鉱山の危険区域向けに設計された防爆構造。完全密封の防爆空洞と防爆ケーブルグランドを備えます。
• ドラム回転中心に設置された分割型ステータ/ロータにより360°無制限回転を実現し、ケーブルのねじれ損傷を解消します。
• 304ステンレス製ハウジングとIP56の防塵・防沫保護で、耐腐食性および耐湿性に優れます。
• 貴金属接点アセンブリにより安定した低抵抗導通を実現；動的抵抗変動 ≤5 mΩ、耐電圧 2000 V AC 60 秒、絶縁抵抗 ≥500 MΩで連続重負荷運転に適合します。
• 動作温度範囲 -40°C〜+85°C、耐高低温老化試験済みの部品を採用。
• 標準的な分割配線設計により施工・保守が容易；ステータ・ロータ配線室独立、標準フランジ取付、TB2510端子で回路表示が明確。
• アスベストフリーの環境配慮設計により鉱山の環境管理基準に適合し、機器の寿命を延長します。

主な適用分野

• 石炭・金属鉱山：地下ケーブルドラム、露天回転ウインチ、鉱山回転機器、鉱山巻上機、地下回転監視機器（代表モデル：HDC15-29）。
• 石油・化学産業：洋上プラットフォーム、防爆攪拌反応器、防爆回転搬送装置、油・ガスパイプラインの回転検査機構。
• 粉じん爆発対策が必要な産業：穀物洗浄機、回転式セメント設備、粉体用防爆包装機など。
• その他高リスク場面：防爆塗装設備、高温冶金回転機器、可燃性/爆発性保管倉庫内の回転機器。

防爆スリップリングと一般的なスリップリングの違い

• 安全基準：防爆スリップリングはEx防爆認証が必須；一般品は取得せず危険区域には不適。
• ハウジング構造：防爆品は高強度のステンレス製防爆空洞を採用；一般品は薄板炭素鋼や樹脂製の筐体で密閉防爆機能を有しません。
• 導電接点：防爆スリップリングは低火花の貴金属摩擦対を使用；一般品は通常合金で継続的に火花を発生します。
• 保護等級：防爆モデルは最低IP54、鉱山向けはIP56に達する；一般品は多くがIP20〜IP44です。
• 適用環境：防爆品はガス・粉じん・腐食・大きな温度差に対応設計；一般品はクリーンで非爆発性の作業場向けです。

技術仕様

• 型式：HDC15-29
• カテゴリ / 主要指標：鉱山用途向け防爆スリップリング
• 基本仕様：20回路；定格電流 10 A/回路；定格電圧 380/440 V AC；適用回転速度 0–50 rpm
• 電気安全：絶縁抵抗 ≥500 MΩ；耐電圧 2000 V AC 60 秒；動的抵抗変動 ≤5 mΩ
• 保護 & 材料：保護等級 IP56；304ステンレス製ハウジング；貴金属導電接点
• 環境耐性：動作温度範囲 –40°C〜+85°C；周囲湿度 <70%
• 防爆付属品：M32×1.5 防爆ケーブルグランド 2 個組；外径 ≤24 mm のケーブルに対応
• 追加機能：アスベストフリー；分割防爆配線室；標準フランジ取付；鉱山向け防爆認証取得
• 取り付け参考：標準フランジ取付の基準円直径 500 ±0.1 mm；取付外径 550 mm；標準化された TB2510 端子により回路表示明確
