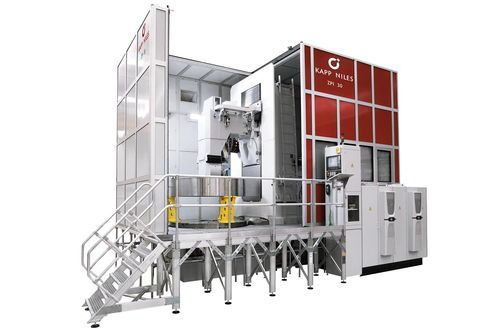

内径研削機 ZPI

ギヤ用大きなワークピースCNC

製品説明
ZPIシリーズは、大モジュールの高精度な内歯車のプロファイル研削用に設計されたプロファイル研削盤です。風力分野などの量産用途に対応するため、剛性と研削能力の向上を目的に開発されています。研削スピンドルの支持部に重点を置いた重量級の内研削ユニットにより、工程の安定性を確保します。測定装置は研削ヘッドに恒久的に組み込まれており、段取り時間の短縮と生産時の再現性向上に寄与します。

主な特長

• 内歯車のプロファイル研削
• 同心度管理のための傾き補償（ワブル補正）
• ダブルスピンドルドレッサー装備の研削ヘッド

技術データ（表）
ZPI 30 / 40
最大ワーク径: 3,000 / 4,000 mm
最大基底径: 2,500 / 3,000 mm
最大モジュール: 40 (45) / 45 mm
最大歯幅: 1,000 mm
研削ヘッドのスイベル範囲: ±35°

特性 / 仕様

• 型式 / シリーズ: ZPI
• 最大ワーク径 (ZPI 30 / 40): 3,000 / 4,000 mm
• 最大基底径 (ZPI 30 / 40): 2,500 / 3,000 mm
• 最大モジュール (ZPI 30 / 40): 40 (45) / 45 mm
• 最大歯幅: 1,000 mm
• 研削ヘッドのスイベル範囲: ±35°
• 用途: 高精度内歯車のプロファイル研削、量産対応（例: 風力分野）
• 研削スピンドル支持の剛性を重視した重量級内研削ユニット
• 段取り時間を短縮するために研削ヘッドに恒久的に組み込まれた測定装置
