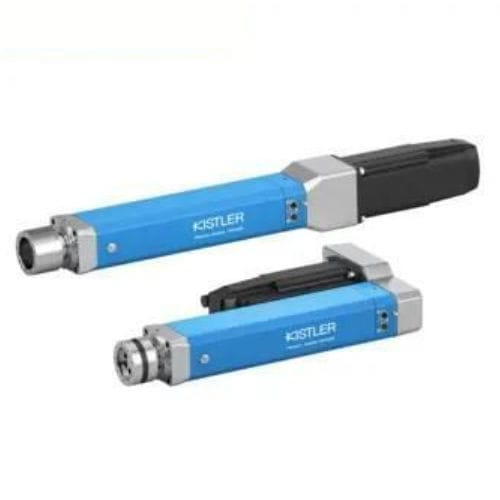

強度センサー内蔵組立装置 2164A series

サーボドライブ

概要
NC締結モジュール NCFx Pro 型式 2164A は、芯間距離と設置スペースを低減するコンパクト設計で、既存の機械コンセプトへの組み込みを容易にします。荷重（力）センサはラム（ram）に直接取り付けられ、締結工程での直接的な力測定を行います。センサはラム直付けのひずみゲージ（strain gauge）または圧電式（piezoelectric）で選択可能です。サーボアンプとプロセス監視システム maXYmos NC（Type 5847C）間の通信は EtherCAT によるデジタル通信です。maXYmos NC のプラグアンドプレイにより、モジュールの自動認識とセンサ・キャリブレーション値の自動転送、サーボアンプの自動パラメータ設定が可能です。測定値はテレメトリにより干渉なく伝送されます。Ethernet インターフェースは複数プロトコルによる品質データ転送、VNC による可視化、データバックアップをサポートします。

主な特徴 / 利点

• ラム直付けのひずみゲージまたは圧電式力センサとテレメトリにより高精度の測定が可能
• 過負荷許容: 圧縮時に公称締結力の +20%
• 圧縮及び引張の用途に対応
• 高速移動によりサイクルタイムを短縮
• 圧電センサのバリアントは広い測定レンジと7つのプリセット力範囲を提供

用途

• リベッティング (riveting)
• クリンチング (clinching)
• ベアリング、ピン、電子部品の圧入
• フランジ加工
• ローリング (rolling)
• ボンディング (bonding)
• 圧着 (crimping)
• 焼結 (sintering)
• クリップやスナップ結合の作成
• コーキング用途
• ばね試験などの試験プロセス

インターフェースと統合

• サーボアンプと maXYmos NC (Type 5847C) 間の EtherCAT によるデジタル通信
• プラグアンドプレイ認識によりセンサ・キャリブレーション値を自動転送
• テレメトリにより干渉のない精密な測定値伝送
• Ethernet インターフェースで各種プロトコルによる品質データ転送、VNC 可視化、データバックアップをサポート

技術仕様

• シリーズ: NCFx Pro
• 型式 / モデル: 2164A
• コンパクトな電動（エレクトロメカニカル）締結モジュールにより設置スペースと芯間距離を低減
• センサ位置: ラム直付けで直接力測定
• センサ技術: ひずみゲージまたは圧電式（ラム取り付け）
• 代表的な力レンジ: 1.5 kN、2 kN、5 kN、10 kN、20 kN、30 kN、60 kN、100 kN
• 代表的なストローク: 100 mm、200 mm、400 mm
• 過負荷許容: 公称締結力の +20%（圧縮）
• 圧縮および引張用途に対応
• 短いサイクルタイムを実現する高速移動
• テレメトリによる高精度の測定値伝送
• EtherCAT によるデジタル通信と maXYmos NC 統合によるサーボアンプの自動パラメータ設定
• Ethernet インターフェースはプロトコルベースの品質データ転送、VNC 可視化、バックアップに対応
• バリアント: 保持ブレーキオプション、直立または傾斜したサーボプレス構成
