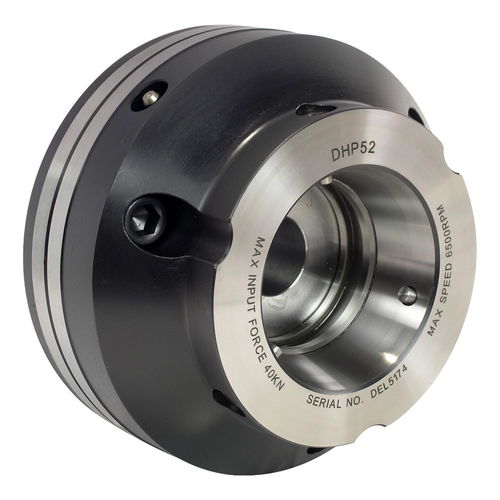

ターニング用途用コレットチャック DHP52A5高精度高速高精度
お気に入りに追加する
商品比較に追加する
特徴
- 用途
- ターニング用途用
- その他の特徴
- 高精度, 高速, 高精度, 引き込み, 直接組み立て式, セルフセンタリング
- ジョーの数
- 3爪
- クランプ直径
最少: 4 mm
(0.16 in)最大: 65 mm
(2.56 in)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 6,500 rpm
(40,841 rad.min-1)
詳細
概要
コンパクトなボディとプルバック式のコレットチャック。高精度で同心の把持と迅速なコレット交換に対応します。
主な特長
製品詳細
技術仕様
コンパクトなボディとプルバック式のコレットチャック。高精度で同心の把持と迅速なコレット交換に対応します。
主な特長
- 把持範囲：4 - 65 mm（別表記：4 - 52 mm）
- コレット目盛り：1 mm
- スリーブストローク：4.5 mm
- 取付：A5
- 最高回転数：6500 min-1
- 最大入力力：45 kN（別表記：40 kN）
- 最大把持力：105 kN（別表記：94 kN）
- 適合シリンダー：S1552、SS1452K、SR1453
製品詳細
- 超高速コレット交換：標準交換時間は約10秒でサイクルダウンタイムを最小化します。
- 一次工程対応：±0.5 mmの把持範囲を持つコレットに対応し、荒材の加工を行った後に高精度な二次工程に備えることができます。
- プルバック動作：コレットをチャック内部に引き込んで閉じ、押し出して開く方式。バックストップは提供されないため、軸方向位置決めの高精度が不要な用途に適します。
- 取り付け：取り付けボルトと専用加工されたドローチューブコネクタが付属し、即時使用が可能です。
- 取り付け方法：主軸へ直接取り付け、または精密アダプタープレート経由で取り付けることで、再現性のある設置と調整の低減を実現します。
- 構造：焼入れ処理（case hardened）により剛性と耐久性を確保しています。
- ショートボディ／ワイドレンジ：DC Variboreコレットによりコンパクトな本体ながら広い把持能力を確保（シリーズ：4–80 mm）。
- 低プロファイル：小径ノーズで工具干渉を低減。
- シール：Oリングによりクーラントや切りくずの侵入を防止；潤滑グリースは不要。
- 高速対応：ダイレクトマウント設計が高い同芯性を保証し、従来の3爪チャックでは不適な高回転用途に適します。
- コレット互換性：DC-52 Variboreコレット（滑り面またはギザギザ面）。ギザギザは荒材の一次把持に推奨。
技術仕様
- 型番：DHP52A5
- 把持範囲（表示）：4 - 65 mm（別表記 4 - 52 mm）
- コレット目盛り：1 mm
- スリーブストローク：4.5 mm
- 取付：A5
- 最高回転数：6500 min-1
- 最大入力力：45 kN（別表記 40 kN）
- 最大把持力：105 kN（別表記 94 kN）
- 重量：11.3 kg
- 適合シリンダー：S1552、SS1452K、SR1453
- コレット種別：DC-52 Varibore（滑り面またはギザギザ面）
