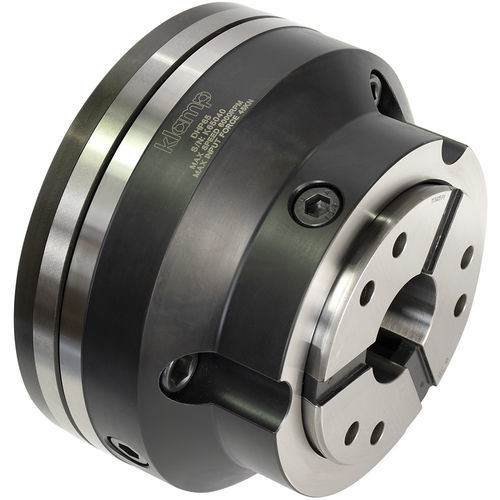

加工用コレットチャック DHP65A5穿孔ターニング用途用高速
お気に入りに追加する
商品比較に追加する
特徴
- 用途
- 加工用, 穿孔, ターニング用途用
- その他の特徴
- 高速, クイックチェンジ, 工作機械用, 引き込み, セルフセンタリング
- クランプ直径
最少: 4 mm
(0.16 in)最大: 65 mm
(2.56 in)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 6,000 rpm
(37,699 rad.min-1)
詳細
製品概要
主な特長
互換性
構造と保護
性能と取付け
耐久性と設計
追加情報
仕様
- コンパクト設計のプルバック式コレットチャック。確実で高精度な把握を実現。取付け: A5。型式: DHP65A5。
主な特長
- 超高速コレット交換：約10秒
- 把握範囲：4 - 65 mm
- コレット刻み：1 mm
- スリーブストローク：4.5 mm
- 最大入力力：45 kN
- 最大把握力：105 kN
- 最大回転数：6000 min-1
- 対応コレット：DC-65 Varibore
互換性
- ±0.5 mmの精度仕様を持つDC-65 Variboreコレットに対応。把持面は平滑またはギザ付きを選択可能。
- B-200シリーズのパワーチャックと互換（クイックガンチェンジのプルバック式）。
構造と保護
- 硬化鋼のコレットセグメント間に充填されたバルカナイズドラバーが冷却液および切りくずの侵入を防止。
- Oリングを備えた完全密封設計で冷却液・切りくずの侵入を防止。グリース不要。
性能と取付け
- プルバック動作：コレットは内側に引かれて閉じ、外側に押し出されて開く。バックストップは提供されない。
- 主軸へ直接取付け、または精密アダプタプレート経由で取付け可能。取付けボルトと加工済みドロー管コネクタを同梱し即時使用可能。
- 直接取付けにより高い同心度を確保し、高速運転に適する。
耐久性と設計
- ケース硬化処理により剛性と耐久性を最適化。
- ショートボディで幅広い把握範囲を実現。小径ノーズで工具クリアランスを確保。
追加情報
- カウンターボーリングや特殊プロファイルは別注対応。
仕様
- 型式: DHP65A5
- 取付け: A5
- 把握範囲: 4 - 65 mm
- コレット刻み: 1 mm
- スリーブストローク: 4.5 mm
- 最大入力力: 45 kN
- 最大把握力: 105 kN
- 最大回転数: 6000 min-1
- 重量: 11.6 kg
- 対応コレット: DC-65 Varibore
- 適合シリンダ: S1875, SS1771, SR1566
- 付属品: 取付けボルトおよびドロー管コネクタ。把持面は平滑またはギザ付きを選択可能。
