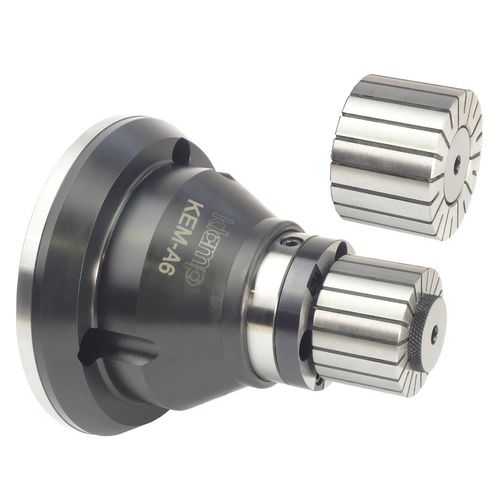

開張スリーブマンドレル KEM-AS-A6

ターニング用途用内径旋削用モジュール

概要
KEM-AS-A6は、旋盤での内径ワーク把持用に設計された拡張式マンドレルです。引き戻し（プルバック）方式により部品を位置決め用ストッパーに押し付けることで二点接触の剛性を確保し、共通フランジによりモジュール式の互換性を提供します。

主な特長

• プルバック設計によりワークをストッパーに押し付け、二点接触での剛性を実現。
• 共通フランジ構成で互換性のあるバックボディとの交換が可能。
• 注文時に標準またはフラッシュ（面一）タイプのスリーブを指定してください。

組立寸法

• A: 95 mm
• B: 115 mm
• C: 170 mm
• D: 125 mm
• E: 64 mm
• F: 14.5 mm
• G: 22.1 mm（フラッシュ時: 25.4 mm）

技術仕様

• スピンドル取付: A2-6
• マンドレル把持範囲: 12.4 mm - 22.4 mm
• スリーブ把持範囲: 0.5 mm
• 最大引張力: 7 kN
• 最大把持力: 12.5 kN
• 最大ドローナットねじ径: M75 x 2

発注方法

• 1. 把持する径に基づいて適切なマンドレルモデルを選択してください。モデルは把持範囲で識別されます。
• 2. 旋盤の主軸取付に合わせた部品番号を選択してください。各ID把持システムにはdrawtubeコネクタが含まれ、取付に合わせて加工可能です。
• 3. 必要なスリーブと位置決め具は別途ご注文ください。標準またはフラッシュの指定を忘れずに。

付属品と設計上の注意

• 各マンドレルには拡張ロッド、拡張ロッドアダプタ、取付用ボルト類が含まれます。
• 全ての拡張スリーブは接着され、クーラントと切りくずの侵入に対して密閉されています。
• 二重角度設計によりスリーブの平行膨張が得られ、ワーク全長での接触と確実な離脱を実現します。
• スリーブは研削公称径より0.1 mm縮む設計で、ワークの着脱を容易にします。

仕様

• シリーズ: KEM
• 型番: KEM-AS-A6
• スピンドル取付: A2-6
• マンドレル把持範囲: 12.4 mm - 22.4 mm
• スリーブ把持範囲: 0.5 mm
• 最大引張力: 7 kN
• 最大把持力: 12.5 kN
• 最大ドローナットねじ径: M75 x 2
• 組立寸法（A–G）は上記参照
