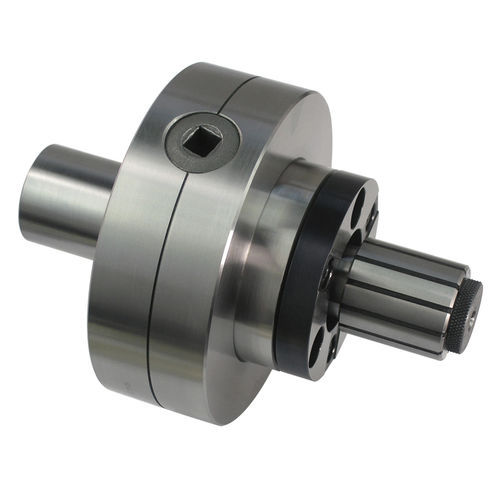

筒状シャンクコレットチャック KEM-AS-MAキータイプ開張スリーブ加工用
お気に入りに追加する
商品比較に追加する
特徴
- 工具脱着方法
- 筒状シャンク, 開張スリーブ, キータイプ
- 用途
- 加工用, 精密工学用
- その他の特徴
- 精密, 高精度, 手動締結
- ジョーの数
- 3爪
- クランプ直径
最少: 12.4 mm
(0.49 in)最大: 22.4 mm
(0.88 in)
詳細
概要
主な特徴
寸法（寸法図参照）
技術仕様
推奨用途
- 手動式拡張コレットチャック、型番 KEM-AS-MA。
- 把握範囲：12.4 mm～22.4 mm。
- 取付スピゴット径：Ø38 mm（研削済）。
主な特徴
- 付属の四角ドライブキーによる手動作動。貫通穴および盲孔に対応。
- KEM CNCシリーズの精密マンドレル、拡張スリーブ、ロケータと同一の部品を使用。
- 3爪チャックにて位置出し・追い締めすることで円筒精度や同芯度をさらに向上可能。
- 汎用スピゴットにより機械間での移設が容易で、段取り時間を短縮。
- 小〜中ロット生産に適した設計。
寸法（寸法図参照）
- E：64 mm
- F：14.5 mm
- G：22.1 mm
- G（フラッシュ）：25.4 mm
技術仕様
- 型番：KEM-AS-MA
- タイプ：手動式拡張コレットチャック
- 把握範囲：12.4 mm～22.4 mm
- 取付スピゴット：Ø38 mm（研削）
- 作動方法：側方作動、四角ドライブキー付属
- 互換性：KEM CNCシリーズと同じマンドレル、拡張スリーブ、ロケータを使用
- 推奨生産量：小～中ロット（大量生産にはKEM標準シリーズを推奨）
- 精度：高い円筒精度・同芯度。3爪チャックでの追い締めによりさらに改善可能。
推奨用途
- 小〜中ロットの生産、試作、機械間でのIDワークホールディング移設に最適。
- 大量連続生産にはKEM CNC拡張チャックを検討してください。
