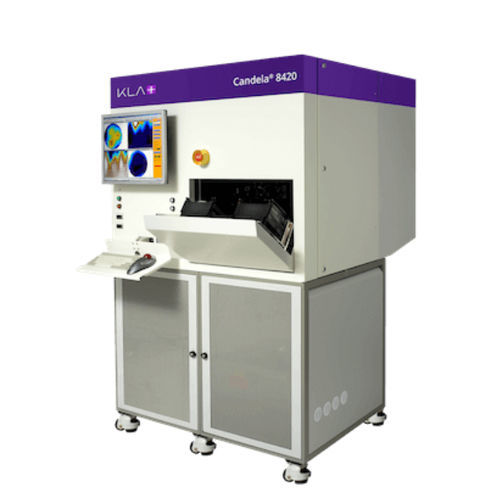

光学式検査機 Candela® 8420

表面用自動表面欠陥

Candela® 8420表面欠陥検査システムは、マルチチャンネル検出とルールベースの欠陥ビニングにより、ガリウムヒ素（GaAs）、リン化インジウム（InP）、タンタル酸リチウム、ニオブ酸リチウム、ガラス、サファイア、その他の化合物半導体材料などの不透明、半透明、透明ウェハ上のパーティクルやスクラッチの検出を行います。この表面欠陥検査システムは、独自のOSA（光学表面分析装置）アーキテクチャを採用し、散乱強度、地形変化、表面反射率、位相シフトを同時に測定することで、広範な関心欠陥（DOI）を自動検出・分類します。キャンデラ8420表面欠陥検査システムは、高解像度のイメージングと、欠陥分類とウェーハマップを含む自動検査レポート作成により、全表面を数分でカバーします。このツールは、シングルチャンネルテクノロジーよりも感度が向上しています。 Candela CS20Rは、感光膜を含む化合物半導体材料の検査に最適化された光学系を採用しています。 基板品質管理、基板ベンダー比較、ウェーハ受入品質管理（IQC）、ウェーハ搬出品質管理（IQC）、CMP（ケミカル・メカニカル・プロセス）/ポリッシング・プロセス管理、ウェーハクリーン・プロセス管理、エピタキシー・プロセス管理、基板-エピタキシー相関、エピタキシー・リアクター・ベンダー比較、プロセス・ツール・モニタリング。 直径200mmまでの不透明、半透明、透明化合物半導体材料の表面欠陥を検出。 マニュアルモードで部分ウェハのスキャンをサポート 幅広いウェハ厚に対応
