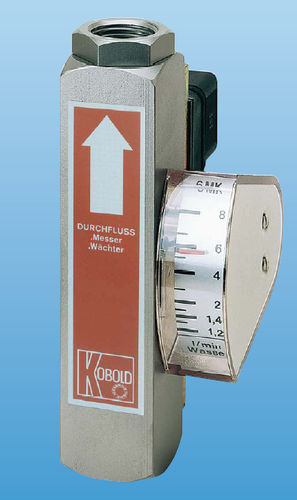

面積式フロースイッチ SMV

リード式液体用インライン

実績のあるKOBOLD社製流量計およびスイッチ（モデルSMV-...）は、従来の先細りの測定管を除き、よく知られたフロート式流量計の原理に基づいています。これらの特許取得済みの機器には、その代わりに、外周に円錐形のスリットが設けられた円筒形の流量管が採用されています。 これにより、先細りの測定ガラス管内で円筒形のフロートを誘導する際に生じがちな問題が解消されます。 フロートと流量管の間に、適切な寸法で幅が一定な環状の隙間を設けるというこの斬新な設計により、汚れに対する感度が大幅に低減されました。 フロートには永久磁石が組み込まれており、これによって流量回路の外側にある双安定リード接点が作動します。つまり、流れる媒体は電気接点から密閉的に隔離されています。 さらに、フロートは高さ調整可能なスイッチハウジングに組み込まれているため、腐食性の強い環境下でも接点が損傷することはありません。 流体が計器に入ると、フロートが上昇します。その磁場がリードスイッチの接点先端に到達すると、接点が閉じます。流量が増加すると、フロートはストッパーに達するまでさらに上昇します。これにより、フロートが磁気作動管の接点範囲を超えることが防止され、つまり接点は閉じたままとなり、双安定スイッチングが確保されます。 SMV-2...およびSMV-3...モデルでは、磁場によって外部（密閉分離された）インジケーターも作動するため、高い作動圧力下でも流量を正確に測定できます。磁場とインジケーターは、流量が急激に変化した場合でもポインターがそれに追従するように設計されています。
