同時熱流量計 DVK

密度ガス用空気用

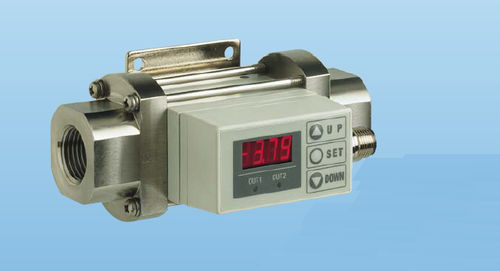

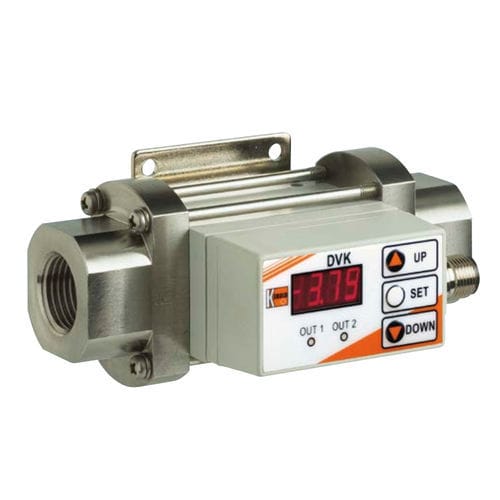

デジタル式KOBOLD流量計／モニター（モデルDVK）は、配管やホース内の小～中程度の空気流量を測定・監視するために使用されます。本装置は完全にメンテナンスフリーであり、熱量測定法を採用しています。動作電圧が印加されると、センサーに内蔵されたサーミスタが、媒体温度より所定の値高い温度まで加熱されます。 空気（またはガス）がセンサーを通過すると、センサー内で発生した熱は媒体によって吸収されます。 これにより、センサーは媒体温度まで冷却されます。流速や流量に応じて温度が均一化され、センサーの抵抗値はそれに比例して低下します。この抵抗値を測定することで、流速を算出することができます。 媒体温度は、別のセンサーによって測定されます。両センサーの抵抗値は、電子回路によってホイートストンブリッジ回路を介して比較され、設定されたスイッチング値に達していないか、またはそれを超えていない場合、出力リレーが作動します。 スイッチの状態は2つのLEDによって表示されます（ON：LED点灯； OUT 1*：緑、OUT 2*：赤）。デジタル式KOBOLD流量計（型式DVK）は、実質的に圧力損失なしで動作します。通常、本装置は2種類のバージョン（ディスプレイとセンサーが一体型のコンパクトな計器、またはディスプレイとセンサーが分離されているがケーブルで接続されたタイプ）で提供され、必要なねじ接続部が備わっています。
