面積式フロースイッチ DSV series

リード式液体用インライン

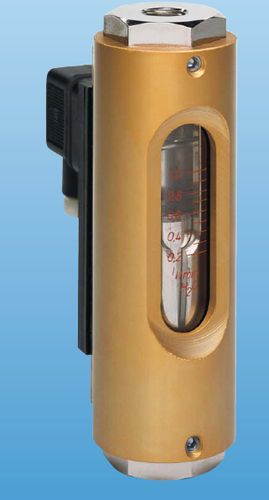

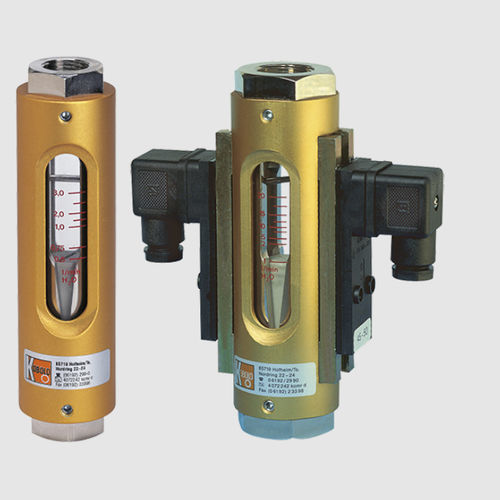

実績のあるKOBOLD社製流量計および流量スイッチ（DSVモデル）は、従来の先細りの測定管を除き、よく知られたフロート式流量計の原理に基づいています。この特許取得済みの機器には、その代わりに、外周に円錐形のスリットが設けられた円筒形の流量管が採用されています。 これにより、先細りの測定管内で円筒形のフロートを誘導する際に生じがちな問題が解消されます。 フロートと流量管の間に、適切な寸法で幅が一定な環状の隙間を設けるなど、この斬新な設計により、汚れに対する感度を大幅に低減することが可能になりました。フロートには永久磁石が内蔵されており、測定管の外側にある双安定リード接点を作動させます。つまり、流れる媒体は電気接点から密閉的に隔離されています。 さらに、フロートは高さ調整可能なスイッチハウジングに組み込まれているため、腐食性の雰囲気下でも接点が確実に保護されます。流体が計器に入ると、フロートが上昇します。その磁場がリードスイッチの接点先端に到達すると、接点が接続されます。 流量が増加すると、フロートはストッパーに到達するまでさらに上昇します。これにより、フロートが磁気作動管の接点範囲を超えてしまうのを防ぎ、接点は接続されたままとなり、双安定スイッチングが確保されます。フロートの上端は、測定ガラス上で流量を l/min 単位で表示する役割を果たします。
