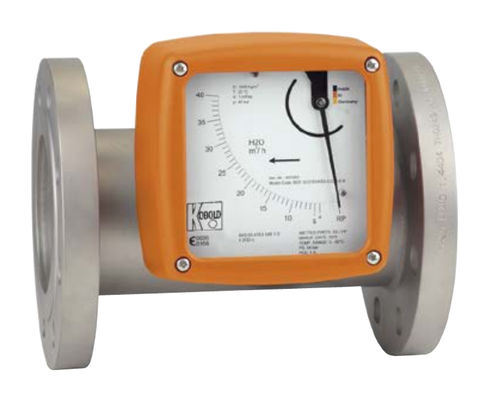

面積式流量計 BGF

密度液体用縦型

流量管の内部には、ばねに作用するスターガイド式フロートが設置されています。流量がゼロ以外の場合、円錐形の磁石システムとメーターリングの間に環状の隙間が生じます。 磁石システムの位置は、それに作用するすべての力の合力によって決まります。これらの力には、流体力、流体力と反対方向に作用するばね力、および垂直設置時の測定において重要な浮力と自重が含まれます。 磁石ホルダーの各位置は、校正時に測定された流量値に対応しており、その値は目盛りに転写されています。BGF流量計は、接続部を備えたメーターチューブ、メーターリング、および円錐形の磁石ホルダーで構成されています。 磁石を介して、磁石システムの位置が、ポインタ軸に取り付けられた密閉型の追従磁石に伝達される。ポインタ軸に取り付けられた2つ目の環状の追従磁石の位置は、ポインタを介して目盛りに伝達される。
