リチウムイオン電池用キャビネット B80-8001-A

貯蔵安全充電式

製品概要
LaCont の認証済みリチウムイオン電池用保管キャビネットは、最新のリチウムイオン電池の安全な保管と充電のために90分の耐火性能を提供します。ユニットは高さ調整可能な内蔵棚とプラグ＆プレイの電源接続を組み合わせ、産業・物流現場での能動充電と受動保管の両方に対応します。

認証された安全性
LaCont キャビネットは外側から内側へ、内側から外側への双方の保護を実現します。モデルにより、DIN EN 1363‑1、EN 14470‑1、EN 1363‑2、VDMA 24994 等の試験・認証を受けています。Premium モデルは VDMA による Thermal Runaway 試験を受けており、炎、飛散物、破片の放出を防止する設計です。これにより人員や設備へのリスクを低減します。

モデルと主な特長

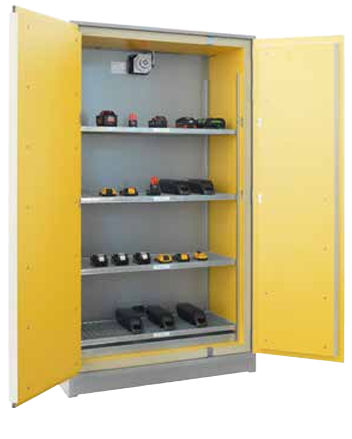

• Li‑Ion Basic Store / Charge EI 90 — バッテリーキャビネット
  • 両面耐火（EI 90）：内部/外部ともに90分の保護。
  • 内部監視用の煙検知を備えた統合制御ユニット；警報を発し、信号を中継可能。
  • 二重扉、ダブルビットシリンダー錠による安全な施錠。
  • 外部信号伝達用の無電位接点を装備。
  • 耐火ケーブル貫通部により顧客製検知器の後付けが可能。
  • 搬送用のフロアクリアランス対応ベース（前面パネル着脱式）および高さ調整可能なメッシュ棚（1棚あたり75 kg）。

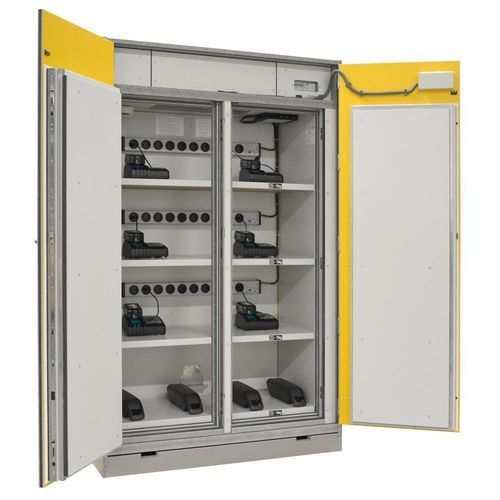

• Li‑Ion Safe Pro — バッテリーキャビネット
  • 90分耐火保護（認証）：DIN EN 14470‑1（外→内）およびDIN EN 1363‑2（内→外）。
  • GS マーク（MPA Dresden）および実火試験での挙動確認。
  • 長期機能性を確認した自動閉鎖扉（DIN EN 16121 / 16122）。
  • 火災検知を備えた制御ユニット：検知時に電源完全停止および換気停止。
  • 無電位接点および防災設備への接続用配線準備。
  • 充電時の蓄熱を防ぐ技術換気；AwSV 準拠の床トレイを用意可能。
• Li‑Ion Premium I/O 90 — バッテリーキャビネット
  • 内部からの Thermal Runaway に対する VDMA 認証（VDMA 24994）および90分以上の外部耐火性能。
  • 内部事故時の炎、飛散物、破片の放出を抑止する設計。
  • 実地試験での最大確認バッテリーエネルギー：キャビネットあたり 8 kWh。
  • 扉開放監視（60秒後に音声警報）。
  • 高出力 400 V 接続に対応（最大 10.5 kW、Premium）；煙検知時は自動遮断、緊急時は電源を完全切断。
  • 無電位接点、サージ保護、オプションの GSM リモート監視、外部火災検知器用配線、各棚用電源タップ等を装備。
• BBS コンクリート製バッテリーキャビネット
  • プレキャスト鉄筋コンクリート構成で耐火等級 F90（コンクリート C35/45、EN 206‑1）。
  • T90‑1 防火扉を用意；DIBt 認証版や ADR 要件に沿った実地試験ベースの保護。
  • 過酷な充電・保管用途向けに実用新案で保護（DBGM 20 2023101699）。
  • 付属品：ガス排圧用ドームとフリースフィルター、VDS 認証のエアロゾル消火システム（LiBa®Sol）、充電器、楔レバー錠付き T90‑1 扉。

認証の概要（表）
Model | EN 1363‑1 | EN 14470‑1 | VDMA 24994 | GS
Basic | ✔ | X | X | X
Safe Pro | ✔ | ✔ | X | ✔
Premium | X | X | ✔ | X
BBS | ✔ | X | X | X

安全に関する要約
高エネルギー密度のリチウムイオン電池は、損傷、過熱、過充電、深放電または機械的衝撃により Thermal Runaway（制御不能な化学連鎖反応）を起こす可能性があります。認証済みの耐火キャビネット、統合検知と自動遮断、制御された換気および適切な物流により、作業場の危険を大幅に低減し、緊急対応の時間を確保します。

技術仕様

• 耐火性能：モデルにより ≥ 90 分（EI 90 / F90）。
• Premium モデル：VDMA 24994:2024‑08 に準拠した Thermal Runaway 試験済み（内部試験）。
• Safe Pro：DIN EN 14470‑1 および DIN EN 1363‑2 に準拠、GS マーク（MPA Dresden）。
• 棚耐荷重：1棚あたり 75 kg、メッシュ棚は高さ調整可能。
• 電源仕様：230 V（標準）、400 V（Premium/オプション）；Premium は400 V で最大 10.5 kW をサポート。
• 制御ユニット機能：電源スイッチ、状態表示（光・音）、煙/火災検知、ファン自動停止、Pro/Premium は火災検知時に完全電源遮断。
• 無電位接点により外部制御センターやビル管理システムへのアラーム伝達が可能。
• 煙検知連動の統合換気；煙検知時に換気は自動停止。
• 火災時に膨張/発泡する周辺シールを装備。
• 不燃材料で構成（本体アルミ色／扉は信号黄色鋼板）；コンクリート版は C35/45 の防水性コンクリート使用。
• 床トレイ（AwSV）容量約 5 リットルが Safe Pro / Premium にて利用可能。
• 搬送用 100 mm のクリアランスと着脱式底パネル；BBS モデルはフォークリフト対応。
• オプション：各レベル用電源タップ（接地 10 個）、エアロゾル消火システム、ガス管理フィルター付減圧ドーム、リモート監視用 GSM モジュール等。
