制御電気キャビネット B80-8009-V

PDU全身用産業用

製品概要

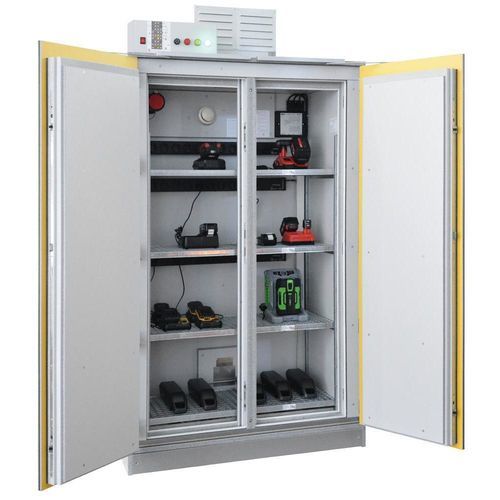

SiS Li-Ion 90 Safe Pro キャビネットは、LaContのプロ仕様モデルで、リチウムイオン充電池の能動・受動保管およびオプションでの充電に対応します。キャビネットは認証された拡張耐火保護（GSマーク、実火試験）を備え、火災および煙の拡散を抑制し、格納物を保護するとともに、視覚・聴覚による警報で重要な内部状態を通知します。扉は常時自動閉鎖で、非常時には電源と換気を自動的に遮断します。

主な特長

• GS認証（MPA Dresden）、監査基準 EK5 / AK4 22-01 に準拠。電池を用いた実火試験に合格。
• 耐火性能（試験済）：90分（内部：DIN EN 1363-2、外部：DIN EN 14470-1）。
• 煙の拡散を抑える気密構造。
• 長期機能を考慮して試験済みの常時自動閉鎖式両開き扉（中央柱付）（DIN EN 16121 / DIN EN 16122）。
• 不燃建材で構成、筐体および扉は所定のRAL塗装。
• 火災時に自動で発泡する周囲防火シール。
• 通常の充電時の熱蓄積を防ぐ機械式換気を標準装備。火災時には換気を自動停止。
• 視覚・聴覚の状態表示および火災/煙検知を備えた制御ユニットを標準装備。
• 緊急時はキャビネット電源を完全遮断；外部信号用無電位接点あり。

オプション機器・設備

• オプションのエアロゾル消火生成器は、重大な温度上昇や火災時に自動作動してキャビネット内部の炎を抑制します。
• 各格子レベルに取り付けるオプションの電源タップにより整然とした充電が可能（各タップは接地付コンセント最大10口まで対応）。
• 顧客の火災報知器接続用の配線および配線準備を工場で実装；遠隔監視用のオプションGSMモジュールあり。
• パレットトラックやフォークリフトでの移動が可能な着脱式プランク（100 mm）付きベース；プランクパネルは工具不要で取り外し可。
• セル破損時の危険液体を保持するための集液パン（ドリップトレイ）を内蔵（容量：5リットル）。

特性 / 技術仕様

• 型式名：SiS Li-Ion 90 Safe Pro
• 耐火等級：90分
• 内部耐火時間：90分（EN 1363-2）
• 外部耐火時間：90分（EN 14470-1）
• 監査基準：EK5 / AK4 22-01
• 認証：GS証明書（MPA Dresden）
• 最大推奨充電エネルギー：最大 12 kWh（標準バッテリー推奨）
• VDMA 24994 に基づく最大充電エネルギー：–
• キャビネット内での充電：オプション
• 充電ポイント数：0 / 2 / 4
• キャビネットあたりの最大充電出力：230 Vで3.5 kW、400 Vで10.5 kW
• 内蔵圧力解放：–
• 機械式換気（内蔵）：はい（標準）
• 自動閉鎖扉：はい（常時）
• 制御ユニット：標準（視覚・聴覚の状態表示）
• 煙検知器 / 火災検知：標準装備
• 火災時の換気停止：あり
• 火災時の視覚・聴覚アラーム：あり
• 緊急時の遮断：電源の完全遮断
• 能動消火：オプション（エアロゾル消火生成器）
• 無電位インターフェース（潜在フリー接点）：あり
• ケーブル導入口：顧客用火災報知器用の予備配線：あり
• 施錠方式：プロファイルシリンダー対応のドアハンドル
• 格子段数：4
• スチール棚数（粉体塗装）：0
• 段あたり許容荷重：75 kg
• 下部車両通過クリアランス：あり（100 mm）
• 集液パン（drip tray）：あり（5リットル）
• サージ保護：あり
• 供給電圧：230 V または 400 V
