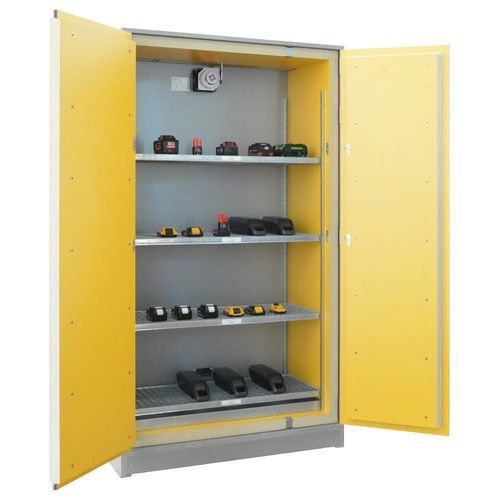

床置き電気キャビネット B80-8005-A

全身用産業用電気設備用

概要
LaContのSiS Li‑Ion Basicバッテリーキャビネットは、リチウムイオン充電池の能動・受動保管およびオプションの充電に対応するエントリーモデルです。火災対策と事象の封じ込めを優先し、作業者や周囲環境への影響を低減することを目的としています。

主な特長

• 内部・外部ともに90分の耐火性能を持つ構造で認証済み（耐火等級 EI90、EN 1363-1に準拠して試験）。
• 不燃建材（DIN EN 13501‑1：クラス A2 – s1, d0）を使用；本体はアルミ色、扉は RAL 1023（交通黄色）。
• 火災時に自動的に発泡・膨張する周囲シールによる防火対策。
• 二連溝シリンダー錠（ダブルビットシリンダー、スイングレバー）で施錠可能な扉。
• 煙感知器とファンを備えた統合換気システム；機械換気と煙検知は標準装備で、火災時には換気が自動停止します。
• アラーム配線や電源引き込みの後付けに対応する上下の耐火ケーブル開口部。
• 180°開放可能なスムーズな開閉の扉；自己閉鎖機能はありません。
• パレットトラック/フォークリフトの搬入を想定した下部クリアランス100 mm；着脱式の底板パネル。
• 高さ調整可能なグレーティングによる収納段（棚当たり耐荷重75 kg）；標準グレーティング段数：4。
• 漏出液を回収し環境汚染を防ぐ容量17リットルの床パンを内蔵。
• サージプロテクションを標準装備。

オプション・付属品

• 臨界温度上昇や火災を検知して自動作動する、統合型エアロゾル消火ジェネレータ（オプション）。
• キャビネット内に設置する電源タップ（Charge バリアント用、オプション）により複数バッテリーの同時整然充電が可能（構成：0 / 2 / 4）。
• 火災検知および状態表示を備えた制御ユニット（オプション）；制御ユニットは接点出力（無電位接点）を備え、監視センターへの信号伝達が可能。
• 停電時にも動作可能な独立起動式の能動消火システム（オプション）。

認証・適合

• DIN EN 1363‑1に準拠した耐火試験および認証。
• MPA Dresdenによる試験報告書で文書化された認証。

保護目的

• キャビネット内部での火災を封じ込め、避難や消火活動のための時間を確保すること。
• 外部火災から保管中のバッテリーを保護し、保管物による周辺の危険性を低減すること。

技術仕様

• 型番：SiS Li‑Ion Basic（Basic Store / Basic Charge バリアント）。
• 耐火等級：EI90（内外部）、EN 1363‑1に準拠して試験。
• 内部耐火性能：90分（EN 1363‑1）。
• 外部耐火性能：90分（EN 1363‑1）。
• 試験基準：DIN EN 1363‑1:2012‑10。
• 認証：MPA Dresdenの報告書。
• 推奨最大蓄積エネルギー：最大 8 kWh（市販の標準バッテリーのみ）。
• VDMA 24994に基づく最大蓄積エネルギー：指定なし。
• キャビネット内での充電：オプション（Charge バリアント）。
• 充電ポイント数（構成可能）：0 / 2 / 4。
• キャビネット当たり最大充電出力：3.5 kW（構成により一部は各タップあたり最大 2 kW）。
• 圧力解放機構（内蔵）：標準では装備なし。
• 機械式換気（内蔵）：あり（標準）。
• 自己閉鎖扉：なし。
• 制御ユニット：オプション。
• 煙感知器 / 火災検知：標準装備。
• 機械換気：標準；火災時に換気停止。
• 視覚・音声による状態表示：視覚表示はオプション、音声はオプション。
• 緊急時の停止：換気のみ（標準）。
• 能動的消火：オプション。
• 無電位接点（電圧なしインターフェース）：あり。
• ケーブル導入口：あり（上下）。
• 火災報知用の予備配線：標準ではなし。
• 施錠方式：スイングレバー＋二連溝シリンダー。
• グレーティング段数：4（標準）。
• スチール棚（粉体塗装）数：0（標準）。
• 各段の耐荷重：75 kg。
• 車両搬入用のベースクリアランス：あり（100 mm）。
• 床パン容量：17リットル。
• サージプロテクション：あり（標準）。
• 供給電圧：230 V（制御ユニット / Charge バリアントは典型的に 16 A 単相ヒューズ）。
