制御電気キャビネット B80-8011-V

PDU床置き全身用

製品概要

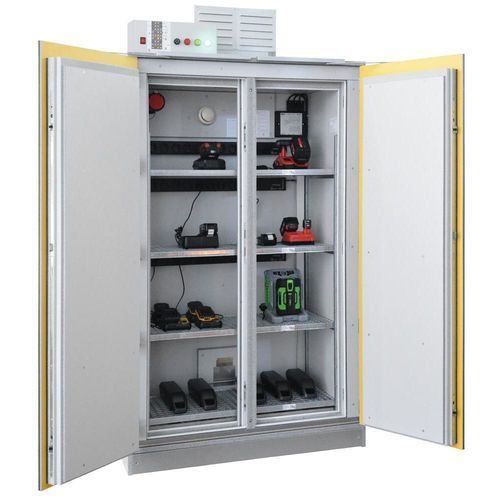

LaCont の Safe Pro バッテリーキャビネット（型式 SiS Li‑Ion 90 Safe Pro）は、リチウムイオン充電池の整理保管とオプションでの充電を目的に設計されています。GS 認証（実火試験含む）を取得した拡張火災保護を備え、火災の拡大、煙の発生、人員への危険を最小限に抑えるよう設計されています。

主な特長

• GS 認証（MPA Dresden）、監査基準 EK5 / AK4 22‑01、バッテリー実火試験の合格実績。
• 耐火性能：外部 90 分（EN 14470‑1）、内部 90 分（EN 1363‑2）。
• 中央縦桟付きの両開き自動閉鎖ドア。火災時には自動で施錠。
• 周辺部に発泡する断熱シールを備え、不燃材料で構築。
• 有毒ガス発生を抑えるための気密性試験済み。
• 充電時の熱蓄積を防ぐ機械式換気（標準装備）。火災発生時には換気を完全停止。
• 視覚・音声の状態表示とアラーム、標準で煙検知機能付きの制御ユニットを装備。
• 緊急時には筐体の電源を完全遮断。
• オプションで内部抑制が可能なエアロゾル消火発生器を内蔵可能。
• アクティブ消火システムや遠隔監視/通知用の GSM モジュールもオプション。
• 各グレーティング段に 10 個接地コンセントを備えた電源タップを装着可能で整理された充電が可能。
• パレットトラック/フォークリフトが入るよう底部クリアランス 100 mm、取り外し可能な巾木パネル。
• 危険液体を保持する AwSV 準拠の床パン（粉体塗装鋼板）、容量 5 リットル。

技術仕様（表）
型式：SiS Li‑Ion 90 Safe Pro
耐火等級：90 分
内部耐火性：90 分（EN 1363‑2）
外部耐火性：90 分（EN 14470‑1）
監査基準：EK5 / AK4 22‑01
認証：GS（MPA Dresden）
推奨最大貯蔵充電エネルギー：12 kWh（標準バッテリー）
充電ポイント数：0 / 2 / 4
キャビネット当たり最大充電電力：3.5 kW（230 V）または 10.5 kW（400 V）
機械式換気：有（標準）；火災時に停止
自動閉鎖ドア：有（DIN EN 16121 / 16122 にて長期試験済）
制御ユニット：視覚・音声表示、煙検知（標準）
緊急時停止：電源を完全遮断
床パン容量：5 L（AwSV 準拠）
底部クリアランス：100 mm（フォークリフト/パレットトラック通過）
段当たり耐荷重：75 kg
グレーティング段数：4
スチール棚数（粉体塗装）：0
サージ保護：有
電位フリー接点：有
火災報知器用予備配線：有
供給電圧：230 V または 400 V

追加の製品機能

• エアロゾル消火発生器：オプションの内蔵装置で、温度の臨界上昇や火災発生時に自動で作動し内部を充填して火炎を抑制します。
• 電源タップ：オプションの電源タップを各段に統合可能で、段ごとに整然と充電できます。最大電力は電圧仕様に依存します。
• 制御ユニット動作：煙/火災を検出すると視覚・音声アラームを発し、電源と換気を遮断し、外部信号用の電位フリー接点を提供します。
• 設置準備：火災報知器センサの後付け設置や建物の火災報知システムへの接続用に内部/外部の配線準備がされています。
• 動作電圧とヒューズ定格：230 V 単相（1×16 A）および 400 V 三相（3×16 A）；構成により電力制限が変動します。

仕様

• 型式名：SiS Li‑Ion 90 Safe Pro
• GS 認証（MPA Dresden）、監査基準 EK5 / AK4 22‑01
• 耐火性能：90 分（内部および外部）
• 推奨最大貯蔵充電エネルギー：12 kWh（標準バッテリー）
• 充電ポイント：0 / 2 / 4
• 最大充電電力：3.5 kW（230 V）または 10.5 kW（400 V）
• 機械式換気を標準装備；火災時に換気を停止
• 視覚・音声の状態表示および火災アラーム；緊急時の電源完全遮断
• 床パン：5 L（AwSV 準拠）；底部クリアランス 100 mm；取り外し可能な巾木
• 段当たり耐荷重：75 kg；グレーティング段数：4
• オプションのエアロゾル消火発生器および能動消火
• サージ保護および外部監視用電位フリー接点
