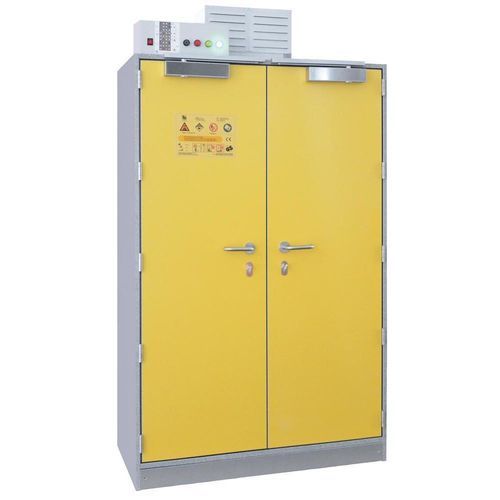

リチウムイオン電池用キャビネット B80-8009-A

貯蔵安全充電式

概要
LaContのSiS Li‑Ion 90 Safe Proは、リチウムイオン電池の能動・受動保管向けGS認証製品で、90分の耐火性能と監視付き充電オプションを組み合わせたキャビネットです。監査基準EK5 / AK4 22‑01に基づく認証および実火試験の合格実績があり、機械式換気・煙検知・視覚/音響アラーム・緊急時の電源遮断を統合しています。現場要件に応じた能動消火や遠隔アラームモジュールをオプションで提供します。

主な特長

• 能動・受動保管向けProモデル、GS認証（監査 EK5 / AK4 22‑01）および実火試験合格。
• 耐火性能90分（外部：DIN EN 14470‑1、内部：DIN EN 1363‑2）。
• 気密性のある煙対策構造、熱時に発泡する周辺シール。
• 常時自動閉鎖する二重扉、長期機能試験済（DIN EN 16121 / EN 16122）。
• 不燃材料と保護塗装で構成、扉は高視認色を選択可能。
• 通常充電時の熱管理用機械式換気を内蔵、火災時には自動停止。
• 視覚・音響の状態表示、煙検知、緊急時の電源完全遮断。
• 外部信号用無電位接点と顧客用火災報知連携用配線を備えた制御ユニット。
• オプションで臨界温度上昇時に自動作動するエアロゾル消火発生器や能動消火システムを選択可能。
• フォークリフト/パレットトラック対応の100mmクリアランスと着脱式フロントパネル。
• セル破損時の液体を保持する5Lの床受けトレイ（AwSV準拠）。
• サージプロテクション標準、供給電圧 230 V または 400 V。

製品情報 / 設備
型式表示：SiS Li‑Ion 90 Safe Pro
耐火性能クラス：90分（内部 EN 1363‑2 / 外部 EN 14470‑1）
認証：GS（MPA Dresden）、監査基準 EK5 / AK4 22‑01
推奨最大充電エネルギー：12 kWh（標準バッテリー）
充電ポイント：0 / 2 / 4（設定可能）
キャビネット当たり最大充電出力：3.5 kW（230 V） / 10.5 kW（400 V）
機械式換気：有り（火災時自動停止）
自動閉鎖扉：有り、プロファイルシリンダーで施錠可能
棚：グレーティング床4段、高さ調整可能、各段75 kg許容
底部クリアランス：100 mm、着脱式パネル
床トレイ：5 L（AwSV準拠）
サージ保護：標準
制御・検知：標準制御ユニット、煙検知器、視覚・音響表示、無電位接点

制御ユニットおよび電気／監視機能

• 制御ユニットは電源スイッチ、状態表示（正常／故障／警報）、煙検知を含む。
• 火災／煙検知時には視覚・音響警報を作動させ、同時にキャビネットの電源と換気を遮断する。
• 外部への信号伝達用無電位接点および顧客側火災報知器接続用配線準備。
• 遠隔監視・警報通知用のGSMモジュールをオプションで提供。
• 電源タップオプション：各グレーティングレベルに10個の接地コンセントを持つタップを装着可能；タップ無し仕様もあり（230 V）。
• 230 V 単相（16 A）コンセント仕様：最大合計電力 3.5 kW（タップ当たり最大 2 kW）。
• 400 V 三相（3 x 16 A）仕様：最大 10.5 kW（タップ当たり最大 3.5 kW；配分規則に従う）。

オプション装備

• エアロゾル消火発生器（臨界温度到達時自動作動）。
• 能動消火システム（オプション、構成により）。
• アラーム送信・遠隔監視用GSMモジュール。

保護目的

• 保管中のバッテリーを外部火災から保護する。
• 内部発生の煙・火災が周囲へ拡散するのを防ぐ。
• 爆発性または有毒ガスの発生による人員リスクを最小化する。
• 危機的状態を明確に信号化し、既存の防火システムへのインターフェースを提供する。

仕様 / 技術仕様

• 型式：SiS Li‑Ion 90 Safe Pro
• 耐火性能：90 分 外部 (DIN EN 14470‑1) / 90 分 内部 (DIN EN 1363‑2)
• 認証：GS（MPA Dresden）、監査 EK5 / AK4 22‑01
• 推奨最大充電エネルギー：12 kWh（標準バッテリー）
• 充電ポイント：0 / 2 / 4（設定可能）
• 最大充電出力：3.5 kW（230 V） / 10.5 kW（400 V）
• 換気：機械式内蔵、火災時自動停止
• 扉：二重扉、常時自動閉鎖、施錠可（プロファイルシリンダー）
• 棚：グレーティング床4段、調整可、各段75 kg
• 床トレイ：5 L 統合（AwSV準拠）
• 底部：100 mmクリアランス、着脱式パネル（フォークリフト/パレットトラック対応）
• サージ保護：標準
• 制御/検知：標準制御ユニット、煙検知器、視覚・音響表示、無電位接点
• オプション：エアロゾル発生器、能動消火、GSMモジュール
