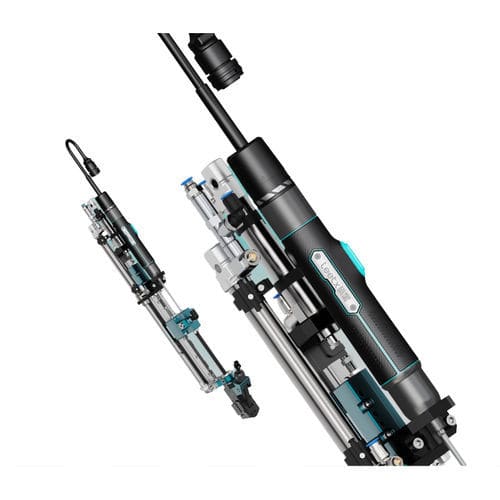

自動ねじ部材 AIV-AT

真空ネジアッセンブリー空圧式

製品概要
スクリューを吹送でツールヘッドアッセンブリへ供給し、バキュームチューブが各スクリューを保持してワーク表面へ提示します。ねじ落下防止と迅速なトラブルシューティングを目的に設計され、360°および90°の障害物がある姿勢での使用に対応します。狭隘な組立部位での高アクセス締結に適しています。

主な機能

• 供給中および提示時のスクリューの保持（アクティブグリップ）
• 確実なピックアップと保持を実現するバキューム吸着
• 狭隘・障害物のある締結点への高い到達性
• 組立要件に合わせて調整可能な押し込み力
• ピックアップ確認のための吸着検出機能
• 稼働停止時間を短縮する迅速なトラブルシューティング

設計と動作
バキュームチューブの直径はねじ頭径に合わせて選定でき、最適なシールと提示を実現します。吹送機構がスクリューをツールヘッドへ供給し、バキュームチューブがスクリューを固定してワークに提示します。押し込み力は調整可能で、吸着検出によりピックアップの有無を確認します。360°および90°の障害物姿勢での安定動作を想定して設計されています。

用途と適用条件
障害物のある状況やアクセスが制約されるポイント向けに設計されています。主な用途：自動車組立、自動車部品、モーター制御、パワーバッテリー組立、民生用電子機器、白物家電。ねじ落下防止と確実なピックアップ確認が必要な工程に推奨されます。

関連モデル／シリーズ

• AIV-AT
• ASG
• AOV
• APP
• APP-Q

仕様／製品データ

• 型式：AIV-AT
• 商品名：Internal Drive Vacuum Module
• 供給方式：ツールヘッドへの吹送方式＋バキュームチューブによるピックアップ
• 主な特長：ねじ落下防止、迅速なトラブル対応、アクティブグリップ、バキューム吸着、高い到達性
• 対応ねじ種：4種
• 最大ねじ頭径：14 mm
• 押し込み力調整：有り
• 吸着検出：有り
• 設計対象：360°および90°の障害物姿勢
• 関連シリーズ／モデル：AIV-AT, ASG, AOV, APP, APP-Q
