ナットねじ部材 APP

自動モジュラー真空

製品概要

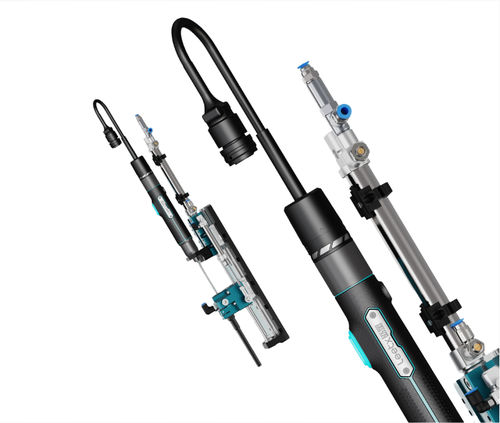

APPシリーズは、真空チューブを用いて所定位置でねじやナットを吸着するアクチュエータです。ブローフィードが使用できない場合や、ブローフィード不適合の締結部品に適しています。

主な特長

• ねじ・ナットの真空チューブ吸着方式
• 位置ずれ吸収のためのフローティング設計
• 内締め（インナードライブ）および外締め（アウタードライブ）ねじに対応
• ピック＆プレース／供給の要件に合わせた複数のアクチュエータバリアント
• 低い運用コスト

製品ハイライト

• インナードライブねじ：4種類に対応
• アウタードライブねじ：3種類に対応
• 真空チューブ最大突出行程：198 mm
• 供給・配置要件に応じたバリアント

構造

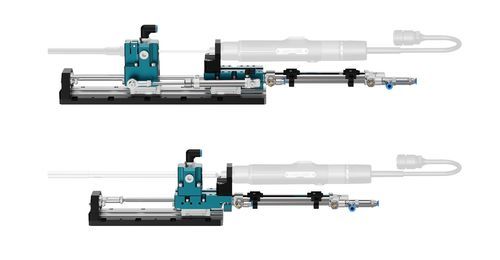

図解と部品レイアウトにより、真空チューブの配管経路、取付けインターフェース、位置ずれ吸収のためのフローティング機構の詳細を示します。

使用条件
ねじやナットの真空吸着が必要な環境向けに設計されており、特にブローフィードが適用できない場合やブローフィード不可の締結部品に適しています。

システム構成
当該モジュールは、ピック＆プレース、供給ホッパー、締付けモジュールを備えたモジュール式の自動ねじ供給・締付システムに組み込めます。

関連用途

• 自動車組立
• 自動車部品製造
• 動力バッテリー組立
• 民生用電子機器
• 白物家電

利用可能なバリアント / シリーズ

• APP
• ASG
• AIV-AT
• AOV
• APP-Q

仕様 / 技術仕様

• シリーズ：APP
• 吸着方式：ねじ・ナット用真空チューブ吸着
• 対応ねじ：インナードライブおよびアウタードライブ
• 対応ねじタイプ：インナードライブ（4種類）、アウタードライブ（3種類）
• 真空チューブ最大突出行程：198 mm
• 設計特徴：位置ずれ吸収のためのフローティング設計、干渉条件への高い適合性
• 典型的な統合例：自動ねじ供給システムおよび締付モジュールへの組み込み
