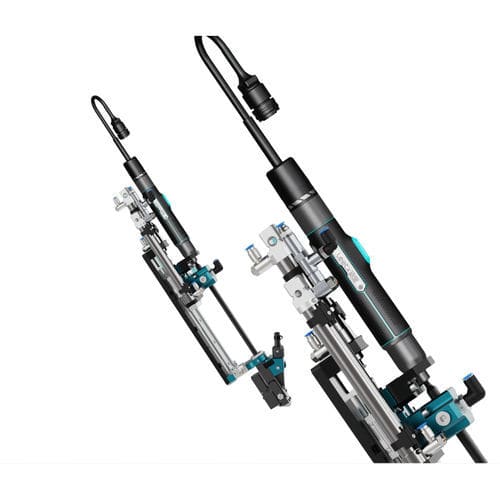

ロボット式ねじ部材 AOV

自動真空ネジアッセンブリー

概要
AOV 外部駆動式真空モジュールは、ねじをツールヘッドへブローフィードします。スリーブの真空吸着システムにより、整列したねじをワーク表面へ供給します。径方向のフローティング機構は外部干渉後に能動的に再センタリングし、挿入および締め付け時の偏心を補正します。

主要機能

• ねじの位置合わせ補助
• 確実なピックアップのための真空吸着
• 供給時の障害物への耐性
• 偏心補正のための径方向フローティング
• 迅速なトラブルシューティングと復旧

製品特長と利点

• フローティング設計：穴入口および締め付け時の一定の偏心に適応し、外的撹乱後に自動的に再センタリングして正確な供給を維持します。
• 押付力調整：異なるねじ種や締め付け要件に合わせて押付力を調整可能です。
• 吸着検出：真空状態を監視し、確実なピックアップを保証して供給ミスを低減します。
• 障害物耐性：軽微な詰まり発生時でも作業継続または迅速な復旧が可能です。

構造 / システム枠組み / 適用条件
構造、システム枠組み、適用条件の図示は参考用です。モジュールは機械的な径方向フローティング構造、スリーブ真空供給およびツールヘッド接続を統合しています。自動化された締結ラインやロボット／ツールヘッド搭載の供給システムへの組み込みを想定しています。詳しい動作条件は製品ページを参照してください。

関連用途

• 自動車
• 自動車部品
• モーター制御
• 動力用バッテリー
• 民生用電子機器
• 白物家電

仕様 / 技術データ

• モデル / シリーズ：AOV
• 供給方式：スリーブ真空吸着によるブローフィード
• フローティング機構：偏心を補正する径方向フローティング
• 対応ねじ種：3 種類のねじ
• ねじの最大外径：14 mm
• 作動条件：2（製品ページ参照）
• 主要機能：ねじ位置合わせ補助、真空吸着、障害物耐性、径方向フローティング、迅速なトラブルシューティング
