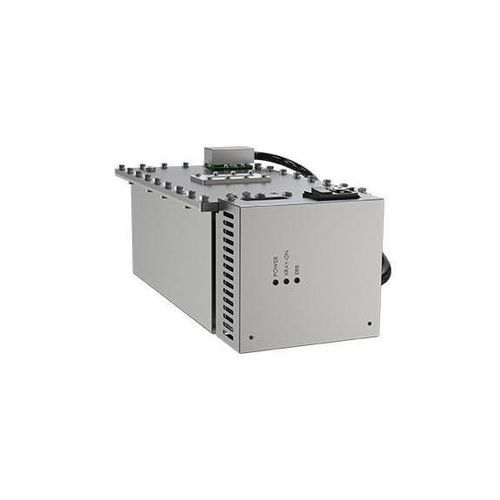

X線源

出力仕様
80 kV、48 W、放射電流 0.3-0.6 mA、焦点サイズ 0.8 mm（IEC-60336）

簡単な紹介
フィラメント電源、高電圧発生器、X線管をシールドタンク内に一体化したコンパクトなモノブロックX線ユニット。用途に応じて複数のkVモデルを用意。デジタル制御と最適化された内部設計により、連続および間欠運転で安定した出力と長寿命を実現します。

主な機能

• 対応モデル：80 kV、140 kV、160 kV
• 電圧・電流の連続可変
• 設置が容易な小型・軽量のモノブロック
• システム統合用RS232通信対応
• 自動/手動の予熱設定が可能

利点 / ハイライト

• 精密制御のためのDSPデジタル制御
• 狭小スペースに適した小型設計
• 過電流/過電圧/過湿/過出力、通信障害などの保護回路を搭載
• 長寿命を見込んだ設計

仕様（表）
入力電圧範囲 - 180-240 Vac、50/60 Hz
出力電圧範囲 - 40-80 kV
出力電圧精度 - X線管での誤差 ≤ 1.5%
出力電圧リップル - 低周波リップル（<1 kHz）で定格出力の < 0.5%（Pk‑Pk）
入力電圧変動率 - <0.1%
負荷変動率 - ≤0.1%（出力電圧が40 kVから80 kVに変化した場合）
電圧調整分解能 - 0.1 kV
放射電流 - 0.3-0.6 mA（定格出力48 W）
保護回路 - 過電流、過電圧、過湿、過出力、通信障害保護
焦点サイズ - 0.8 mm（IEC-60336）
安全認証 - UL、CE準拠
動作モード - 連続または間欠
予熱 - 自動または手動（設定可能）
動作温度 - 0–40 °C
保管温度 - -20–60 °C
湿度 - ≤95% 結露なきこと
機械寸法（W×D×H） - 346 × 169 × 148 mm
重量 - <16 kg
放射線フィルタ - 1.5 mm（ガラス）+ 5 mm（オイル）（相当）+ 1.5 mm（プラスチック）
放射窓角度 - ファンビーム 12×65
冷却方式 - 強制空冷

寸法
上記の機械寸法を参照；寸法図はリクエストで提供可

技術仕様

• 入力電圧：180-240 Vac、50/60 Hz
• 出力電圧：40-80 kV、精度およびリップルは仕様に準ずる
• 放射電流：0.3–0.6 mA（定格48 W）
• 電圧調整分解能：0.1 kV
• 負荷調整率：≤0.1%
• 保護：過電流/過電圧/湿度/出力および通信障害
• 焦点：0.8 mm（IEC-60336）
• 認証：UL、CE
• 動作/保管の温度および湿度は上記参照
• 冷却：強制空冷
