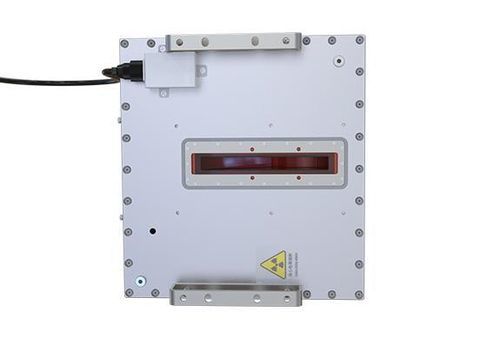

携帯型X線源

出力仕様
140 kV、84 W

概要
フィラメント電源、高電圧発生器、X線管を一つのタンクに統合したコンパクトなモノブロック型X線高電圧発生器です。公共の安全用途や産業用イメージング向けに設計され、デジタル/アナログの選択制御を備え、DB9インターフェースにより設置・操作が容易です。デジタル制御と最適化された内部構造により、安定した動作と長寿命を実現します。

主な特長

• 柔軟な用途：デジタルおよびアナログソースを選択可能。
• 簡易操作：DB9コネクタ1つと電源ソケットのみで配線が簡単。
• 高い安定性と信頼性で長期の連続/断続運転に対応。
• 一体型モノブロック設計：コンパクトで軽量、取り付けが容易。

追加のハイライト

• DSP制御
• 小型キュービックサイズ
• 安全性の向上
• 長寿命

仕様
入力電圧範囲：180–240 Vac、50/60 Hz
出力電圧範囲：40–80 kV（調整分解能 0.1 kV）
出力電圧精度：0.1 kV 分解能、管電圧誤差は設定値の1.5%以下
出力電圧リップル：低周波リップル（<1 kHz） <0.5%（Pk–Pk）
入力電圧調整率：<0.1%
負荷調整率：≤0.1%（定格出力電流時、出力電圧が40 kVから80 kVに変化した場合）
放射電流：0.3–0.6 mA（定格出力48 W時）
保護回路：過電流、過電圧、過湿、過電力、通信異常保護
焦点サイズ：0.8 mm（IEC‑60336）
安全認証：UL、CE
動作モード：連続または断続運転
予熱方法：自動（設定可）または手動予熱
動作温度範囲：0–40 °C
保存温度範囲：-20–60 °C
湿度：≤95% 結露しないこと
機械寸法（W×D×H）：346×169×148 mm
重量：<16 kg
放射線フィルタ（等価）：1.5 mm（ガラス）+ 5 mm（油）+ 1.5 mm（プラスチック）
放射ウィンドウ角度：fan beam 12×65
冷却方式：強制空冷

技術仕様

• 製品名：140kV 84W
• 出力電力：84 W
• 最大電圧：140 kV
• 電圧調整範囲：40–80 kV（0.1 kV 分解能）
• 放射電流：0.3–0.6 mA（定格48 W時）
• 焦点：0.8 mm（IEC‑60336）
• 入力：180–240 Vac、50/60 Hz
• 冷却：強制空冷
• 寸法：346×169×148 mm
• 重量：<16 kg
• 保護：OCP、OVP、過湿、過電力、通信異常保護
• 認証：UL、CE
