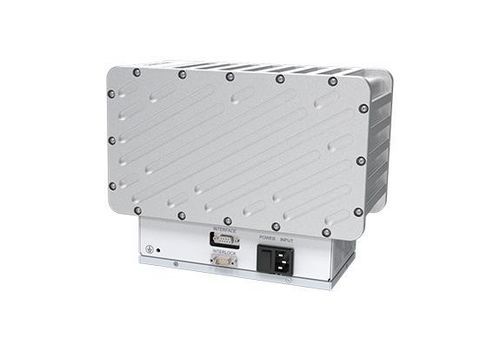

X線源 mirco FS

概要
micro FSの微焦点X線発生器は、低電圧検査用途で高解像度のX線画像を提供します。本体はフィラメント電源、高電圧発生器、X線管、制御回路および保護回路を一体化したコンパクトな筐体を備え、油漏れ対策と放熱設計が施されています。微焦点放射とDSP制御により検出精度と動作安定性が向上します。標準のRS232シリアル通信、単一のDB9コネクタと電源入力により産業用検査システムへの迅速な統合が可能です。

主な特長

• 出力の柔軟性：デジタルまたはアナログのソース選択が可能
• 簡易操作：DB9コネクタ1つと電源入力で配線・設置が容易
• 一体型コンパクト設計：制御ボックスと管ヘッドを一体化し設置面積を削減
• 堅牢な保護機能：過電流、過電圧、過湿、過電力、通信故障保護
• プリヒート設定：自動または手動のプリヒートが選択可能

ハイライト

• 安定出力を実現するDSP制御
• スペース制約のある設備に適した小型立方体サイズ
• 複数の保護回路による安全性向上
• 制御と通信の最適化による長寿命設計

仕様

• モデル / シリーズ: micro FS (Industrial Usage micro FS)
• 入力電圧範囲: 180–240 Vac、50/60 Hz
• 出力電圧範囲 / 精度: 40–80 kV；管電圧誤差 ≤ 設定値の1.5%
• 電圧リップル: 低周波 <1 kHz、リップル <0.5%（Pk–Pk）
• 入力電圧調整率: <0.1%
• 負荷調整率: ≤0.1%（40 kVから80 kVへの変化時の定格出力電流時）
• 電圧調整分解能: 0.1 kV
• 放出電流: 0.3–0.6 mA（定格出力48 W）
• 焦点サイズ: 0.8 mm（IEC-60336）
• 保護: 過電流、過電圧、過湿、過電力、通信障害保護
• 安全認証: ULおよびCE規格に適合
• 動作モード: 連続または間欠
• プリヒート: 自動または手動で設定可能
• 動作温度: 0–40 °C
• 保管温度: -20–60 °C
• 放射線フィルタ: 1.5 mm（ガラス）＋5 mm（油）（相当）＋1.5 mm（プラスチック）
• 放射窓角度: ファンビーム 12×65
• 冷却方式: 強制空冷
• 機械寸法（W×D×H）: 346 × 169 × 148 mm
• 重量（約）: <16 kg

用途

• 鋳造品、溶接部、複合材の非破壊検査（NDT）
• 小型部品やアセンブリの高解像度検査
• 材料解析および研究開発ラボ
• セキュリティ検査や電子部品検査

適合性とサービス
ULおよびCE規格に適合。標準RS232インターフェースにより遠隔制御や自動検査ラインへの統合が可能。配線が簡単でコンパクトなため、システム統合と保守が容易です。
