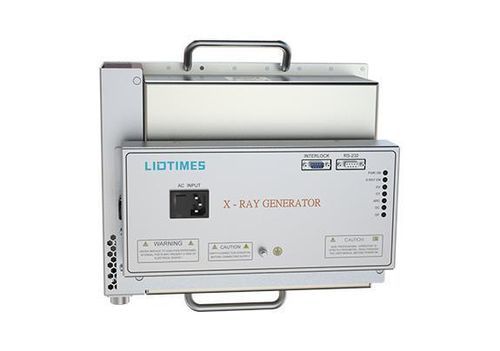

携帯型X線源

概要
80 kV / 300 W のDSP制御高圧X線発生器。産業用検査や画像処理での連続運転および間欠運転に対応する設計です。大型外部ラジエータと冷却ファンにより長時間運転が可能で、内部構造はオイル漏れを最小限に抑えます。着脱式ハンドルを標準装備し、制御ボックスは一体設置または分離設置に対応します。

主な特長

• ソース選択：デジタルまたはアナログ出力の選択可能
• 配線簡素化：DB9通信ポート1系統と電源ソケットのみ
• 長期安定稼働を実現する高安定性設計
• 一体型構造：制御ボックスとヘッドが一体化し省スペース設置が可能
• パラメータを精密に制御するDSPベースのデジタル制御

ハイライト

• DSP制御
• コンパクトサイズ（346 × 169 × 148 mm）
• 複数の保護回路による安全性向上
• X線管の寿命延長を念頭に置いた設計

技術仕様

• 出力：80 kV、300 W
• 入力電圧範囲：180–240 Vac、50/60 Hz
• 選択可能出力範囲：40–80 kV
• 管電圧誤差：設定値の ≤ 1.5%
• 電圧リップル：低周波（<1 kHz）で定格出力の < 0.5%（Pk–Pk）
• 入力電圧変動率：< 0.1%
• 負荷調整率：≤ 0.1%（40 kV→80 kVの範囲で定格出力電流時）
• 電圧調整精度：0.1 kV
• 放射電流：0.3–0.6 mA（例：定格出力 48 W）
• 保護回路：過電流、過電圧、過湿、過電力、通信異常保護
• 焦点サイズ：0.8 mm（IEC‑60336）
• 安全認証：UL、CE
• 動作モード：連続または間欠
• 予熱：自動（設定可能）または手動
• 動作温度：0–40 °C
• 保存温度：-20–60 °C
• 湿度：≤ 95%（結露しないこと）
• 寸法：346 × 169 × 148 mm
• 重量：< 16 kg
