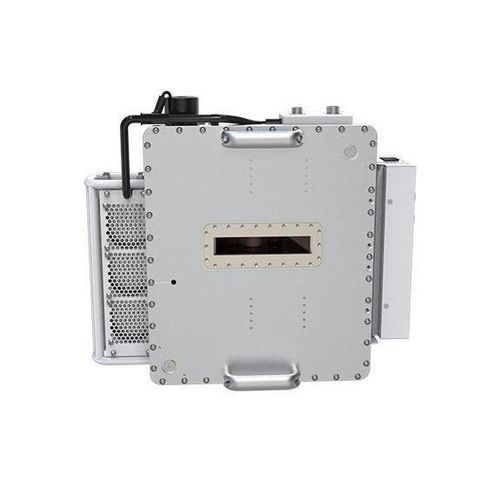

携帯型X線源

概要
デジタルRS232インターフェース（アナログ源はオプション）を備えた一体型高電圧X線発生器。DB9コネクタ1つと電源入力により設置が簡素化され、コントロールボックスとX線ヘッドが一体化されているため設置面積が小さい。

主な特長

• 出力：200 kV、500 W
• DSP制御
• デジタルRS232インターフェース（アナログ制御はオプション）
• 通信用DB9コネクタ1つと電源入力
• コントロールボックスと管ヘッドの一体化でコンパクト設置
• 予熱設定：自動または手動
• 連続運転または間欠運転
• 保護回路：過電流、過電圧、過湿、過出力、通信障害
• 強制空冷

技術仕様

• 入力電圧：180–240 Vac、50/60 Hz
• 定格出力電圧：200 kV；調整可能出力範囲：40–80 kV
• X線管上の電圧偏差：設定値の≤1.5％
• 出力電圧リップル：<0.5％（Pk–Pk、低周波<1 kHz）
• 入力電圧調整率：<0.1％
• 負荷調整率：≤0.1％（出力電圧が40 kVから80 kVに変化した場合）
• 電圧調整分解能：0.1 kV
• 発射電流：0.3–0.6 mA（定格電力 48 W）
• 焦点寸法：0.8 mm（IEC 60336）
• 放射線フィルタ：1.5 mm（ガラス）＋5 mm（油、等価）＋1.5 mm（プラスチック）
• 放射窓（ファンビーム）：12° × 65°
• 外形寸法（W × D × H）：346 × 169 × 148 mm
• 重量：<16 kg
• 動作温度：0–40 °C
• 保管温度：-20–60 °C
• 湿度：≤95％、結露しないこと
• 認証：UL、CE

用途

• 診断用透視/撮影機器およびモバイルX線ユニットへの組込み
• 歯科、獣医、及び小型医用イメージング機器
• 一体型でコンパクトな高電圧源を必要とする特殊撮影用途

オプションと発注

• デジタルRS232インターフェースが標準；アナログ源は要望により提供
• 放射線フィルタおよび窓構成のオプション
• 構成、設置、適合性書類については供給者にお問い合わせください
