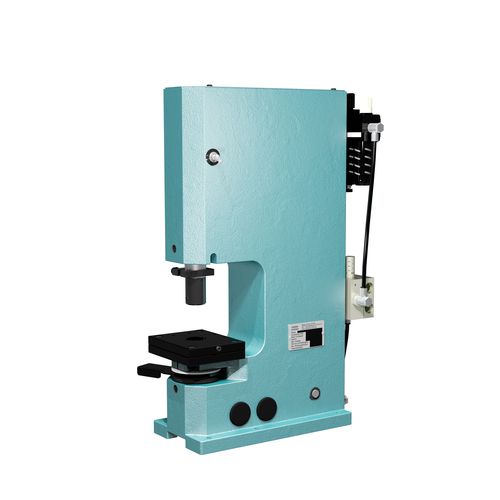

空圧式プレス機 KP 3.1 N
スタンピングパンチリベット接合

空圧式プレス機
空圧式プレス機
お気に入りに追加する
商品比較に追加する


特徴

動力源
空圧式
機能
スタンピング, パンチ, リベット接合
構造
トグル, スライド, 円形スライド
その他の特徴
縦型, 経済的, 固定型
圧力能力

35 kN

ストローク

27 mm
(1 in)

台幅

150 mm
(6 in)

台の長さ

120 mm
(5 in)

重量

75 kg
(165 lb)

詳細

ワーキングストローク[mm]: - スロート[mm] A1: - 112 スロート [mm] A2: - - - - - 0 Tスロット [mm] DIN650に準拠: - - - - 0 ラムボアØx深さ[mm]: - 14H7 x 30 ラムØ [mm] / 表面F [mm²]: - 40 必要なスペース CxG [mm]: - メダー空圧式トグルプレスは、ストロークの終点である下死点(BDC)で最大限の力を発揮します。トグルプレスの最適な変速比により、ストロークエンドで大きな力が発生し、低い空気消費量を保証します。その結果、エネルギー消費量が少ないため、メダー社の空圧式トグルプレスは購入時だけでなく、長期的に見ても経済的な生産手段であることがわかります。 トグルプレスは、パンチング、リベット、スタンピング、接着など、ストロークの最後にのみプレスの全力を必要とする場合に使用します。 空気圧式トグルプレスには、5kN、10kN、24kN、32kN、60kN の力があります。 すべての直動式空気圧プレスは、自動化モジュールとして、または個々のワークステーション用のメーダーコントロールと一緒に提供することが可能です。 mäder pressenの丸型ラムは、高い剛性、研磨面、正確なラム内径が特徴です。工具は固定ネジでラム内径に確実に固定できます。mäder pressenの丸型ラムは、精密ホーニング加工された内径または精密テフロンブッシュでガイドされます。 プレス&ツールシステム用プレスは、ツールセッティングシステムを内蔵し、時間を節約することができます。 MICRO ADJUST プレステーブルの精密な高さ調整は、Press & Tool コンセプトのプレスのセットアップを簡素化し、その応用の可能性を広げます。標準装備のスケールディスクは、0.1mmの読み取り精度を可能にします。

---
