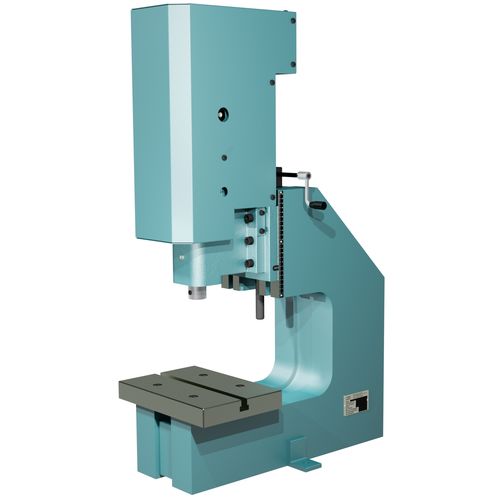

空圧式プレス機 XL-APK 6 L

スタンピングパンチリベット接合

ワーキングストローク[mm]: - 0 スロート[mm]: - 300 トロート[mm]: - 150 Tスロット[mm]DIN650に準拠: - 16 ラムボアØx深さ[mm]: - 20H7 x 34 ラムØ [mm] / 表面F [mm²]: - 40 必要スペース CxG [mm]: - 310 x 580 メーデルの空圧式トグルプレスは、ストロークの終点である下死点（BDC）で最大限の力を発揮します。トグルプレスの最適な変速比により、ストロークエンドで大きな力が発生し、低い空気消費量を確保します。その結果、エネルギー消費量が少ないため、メダー社の空圧式トグルプレスは購入時だけでなく、長期的に見ても経済的な生産手段であることがわかります。 トグルプレスは、パンチング、リベット、スタンピング、接着など、ストロークの最後にのみプレスの全力を必要とする場合に使用します。 空気圧式トグルプレスには、5kN、10kN、24kN、32kN、60kN の力があります。 すべての直動式空気圧プレスは、自動化モジュールとして、または個々のワークステーション用のメーダーコントロールと一緒に提供することが可能です。 mäder pressenの丸型ラムは、高い堅牢性、研磨表面、正確なラム内径が特徴です。工具は固定ネジでラム内径にしっかりと固定できます。mäder pressenの丸型ラムは、精密ホーニング加工された内径または精密テフロンブッシュでガイドされます。 品質上の特徴 - 工場出荷時に設定された圧力ポイント - プレスヘッドの高さを簡単に調節できる直角ギアボックス - ツール交換時に設定を素早く再現するためのサイドマウント型測定ストリップ - メンテナンスフリーの複動式シリンダー - 低騒音：75dB以下
