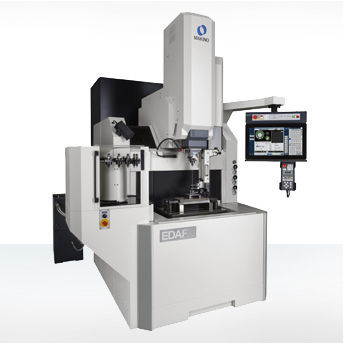

形彫放電加工装置 EDAF2-FH

CNC精密

EDAF2-ファインホールは、標準的なラムEDM加工と高精度EDM穴あけ加工の両方を1台の機械で行うことができます。 機械構造は、長期間の精度を維持するために重く剛性の高い設計を採用し、二重電気リザーバーは、床面積を節約するために機械のベースキャスティングに組み込まれています。 一体型リザーバーにより優れた機械熱安定性が維持され、Y軸とZ軸構造にも冷却液が循環し、機械全体を安定した温度に保ちます。 EDAF2-細穴加工機には、Z軸と平行に独立したプログラム可能なW軸とアーム構造があり、この追加軸には、EDMドリル加工用のダイガイドとミドルガイドのサポートコンポーネントが含まれています。 W-軸ミドルガイドは小径電極をサポートし、加工中の振動や曲がりを防止します。W-軸アームは、一連のクイックディスコネクトと剛性の高いカービックカプラーを使用して、1分以内に機械に脱着できます。 EDAF2-細穴加工機には、精密な割り出しと最高2,000rpmの連続回転速度を提供する高速C軸と、6MPa（870psi）または10MPa（1,490psi）対応の高圧ポンプが標準装備されています。 航空宇宙、自動車、医療、金型などの産業や市場では、EDAF2-Fine Holeは重要な高精度の穴の詳細加工を行う生産的なソリューションとして信頼されています。
