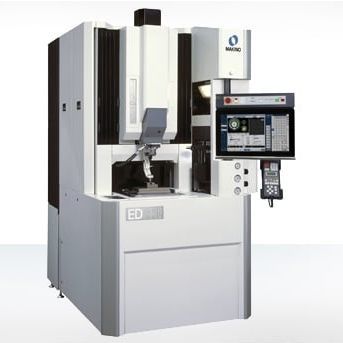

形彫放電加工装置 EDFH-1

形彫SEDM高精度

概要
EDFH-1は、沈め放電加工（sinker EDM）による超高精度加工と高精度EDM穴あけを単一のコンパクトなプラットフォーム上で統合した機械です。熱安定性、長期にわたる機械的精度、および作業者の操作性を重視して設計されており、マイクロメートル単位の深さ制御と高精度な表面仕上げを維持しながら、精密な穴あけと一般的なシンカ加工の両方を実行できます。

主な性能と機能

• 表面仕上げ：1.3 µin Ra（0.25 µm Rz）まで
• コーナー内径半径：5 µm（0.0002″）まで生成可能な発生器
• Z軸ジャンプ速度：10 m/min（394 ipm）
• 深さ制御性能：コア冷却ボールねじにより±1 µm
• 高速C軸：最大2,000 rpmまでの回転速度
• プログラム可能なW軸：EDM穴あけ用ダイガイドの剛性ある位置決めを提供し、小径電極の振動を抑える中央ガイドアームを装備
• フラッシング圧：最大10 MPa（1,450 psi）

機械設計と安定性
各軸の全行程にわたって2 µm（0.00008″）以下の位置決め許容度を実現する設計です。熱安定性向上のため、電気/発生器キャビネットからの熱を機械構造から隔離し、誘電液リザーバをベース鋳物に統合しています。固定式作業テーブルにより精度がさらに高まり、3面昇降式のプログラム可能なワークタンクにより優れたタンクアクセスと作業者の操作性を提供します。

制御および操作機能
MakinoのHyper‑i制御は、機械の能力を効率的で使いやすいインターフェースにまとめます。主な特徴は24″クラスの高精細タッチスクリーン、E‑Tech Doctor機能、統合トレーニングビデオを含むオンボードマニュアル、簡単なカスタマイズ、および遠隔監視オプションです。

関連機能

• 同一プラットフォームでの高精度EDM穴あけとシンカEDM処理
• 中央ガイドアームによる小径電極の安定支持
• マイクロメートルレベルの深さ制御を維持しながらの高速加工

仕様 / 技術データ

• 型式：EDFH-1
• テーブル（メートル）：350 x 250 mm；テーブル（インチ）：13.8″ x 9.8″
• 軸行程（メートル）：X: 220 mm、Y: 180 mm、Z: 300 mm；軸行程（インチ）：X: 8.7″、Y: 7.1″、Z: 11.8″
• 最大ワーク重量：50 kg（110 lb）
• ATC容量：8、16
• タンクサイズ（メートル）：450 x 350 x 200 mm；タンクサイズ（インチ）：17.7″ x 13.8″ x 7.9″
• 表面仕上げ能力：1.3 µin Ra（0.25 µm Rz）まで
• 最小内角半径：5 µm（0.0002″）
• Z軸ジャンプ速度：10 m/min（394 ipm）
• 深さ制御精度：±1 µm
• C軸最大回転数：最大2,000 rpm
• フラッシング圧：最大10 MPa（1,450 psi）
• 位置決め許容度：全行程で2 µm（0.00008″）以下
• 誘電液リザーバをベース鋳物に統合；電気/発生器キャビネットの熱隔離
• 3面昇降式プログラム可能ワークタンクを備えた固定式作業テーブル
• 制御：Makino Hyper‑i、24″クラスタッチスクリーン、E‑Tech Doctor、統合マニュアルとトレーニングビデオ
