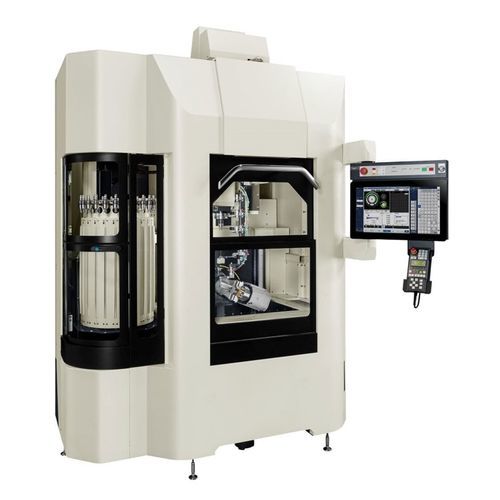

SEDM放電加工装置 BX3

高精度高速精密

概要
Makino BX3は、タービンのブレードやベーンの冷却フィルム穴などの高生産量EDM穴あけ加工に特化した機械です。BX3は完全浸漬方式と最適化された機構でサイクルタイムを短縮し、安定した突き抜け加工を実現します。

主な特長

• 完全デジタル式ES200Aジェネレーターにより加工速度が向上し、最大100ピークアンペアで生産性を高めます。
• 可変上下式ワークタンクによる全浸没運転で、突き抜け時の加工安定性と精度を向上。
• 突き抜けを1秒以内に検出可能なアダプティブ制御により、内部空洞への加工にも対応。
• 直線軸の早送り最大10 m/min、2軸回転テーブル位置決め最大10 rpmで、非切削時間を低減。
• 航空機エンジンの詳細部を回転中心付近に保持する回転テーブル設計でX/Yの移動距離を削減。
• 24ステーションATCが最大700 mmまでの支持電極を交換可能で、ワークタンクを移動・排水することなく交換可能。
• 標準でフルCEエンクロージャを装備し、メンテナンスアクセスは機械後部に集中して設置面積を最小化。
• 10 MPa（1450 psi）ダイアフラム高圧ポンプ、フィルトレーションおよび脱イオンシステムを統合し、デジタル監視に対応。
• 24インチクラスのHDタッチスクリーンを備えたHyper-iコントロールと、EDM穴あけ専用機能を搭載。
• 標準でHyperConnect IIoT接続を備え、遠隔監視や製造情報の連携が可能。

技術表（抜粋）
回転テーブル - A: 360° / B: ±140°
X: 370 mm Y: 270 mm Z: 750 mm
早送り速度: 10 m/min
最大ワークサイズ: Ø 300 x 300 mm
最大ワーク重量: 20 kg
タンクサイズ: 800 mm x 740 mm

仕様 / 技術仕様

• 型式: BX3
• ジェネレーター: Makino ES200A（完全デジタル）— アダプティブ制御、最大100ピークアンペア
• 運転モード: 可変上下式ワークタンクによる全浸没運転
• 突き抜け検出: 1秒以内（アダプティブ制御）
• 早送り速度: 10 m/min
• 回転テーブル位置決め: 2軸、最大10 rpm；A軸: 360°；B軸: ±140°
• 軸行程（メートル法）: X 370 mm、Y 270 mm、Z 750 mm
• 最大ワークサイズ: Ø 300 x 300 mm
• 最大ワーク重量: 20 kg
• ツーリング: 24ステーションATC；最大700 mm支持電極対応
• タンク寸法: 800 mm x 740 mm
• ポンプ: 10 MPa（1450 psi）ダイアフラム高圧ポンプ
• ろ過・水処理: フィルトレーションおよび脱イオンシステムを統合（デジタル監視）
• 制御: 24インチクラスHDタッチスクリーン搭載Hyper-iコントロール（EDM穴あけ用機能）
• 接続性: 遠隔監視用HyperConnect IIoT
• 安全性 / 適合: 標準フルCEエンクロージャ
