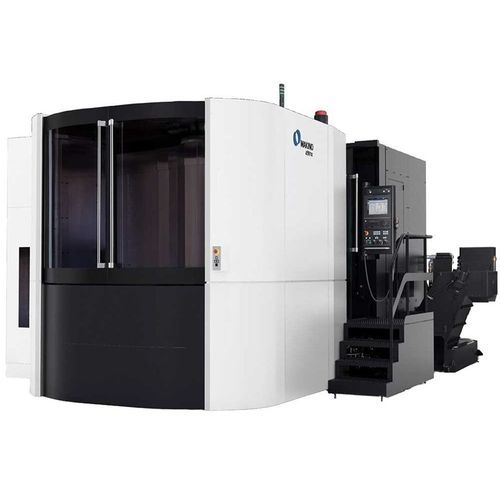

4軸マシニングセンタ a91nx

横型CAT50HSK-A 100

概要
大形ワーク、広い加工特徴、荒取りから高精度仕上げまでを必要とする用途でMakino a91nxは用いられます。a91nxはMakinoのnxシリーズに属し、大形部品の加工に対応する能力を提供します。表面品質と生産性を確保した加工が可能です。

適用分野

• 自動車・大型トラック部品
• 産業用部品
• 農業機械
• 建設機械
• 航空構造部品

パレットと移動量
800 x 800 mmのパレットを備え、高い信頼性と生産性を実現。軸移動量は大物ワークや重切削に対応します。

工具破損センサー：Vision B.T.S.
ATCマガジン内に標準搭載のvision型センサーがドリル、タップ等の単一刃工具の状態を自動検査し、ダウンタイムおよび工具由来の不良を低減します。

高度な切りくず処理
Makinoの設計（ほぼ垂直の壁と三方向チャネル）が切りくずを機内から排出し、切りくずの堆積を抑え、冷却液による排出依存を低減します。

人間工学と取り扱い
水平軸配置と大開口の扉によりクレーンでの荷役が容易です。段差やアクセスポイントにより工具・ワークのセットアップや検査、パレットチェンジャーへの立ち入りによる治具取り付けが安全に行えます。

主な仕様

• 型式：a91nx（nxシリーズ）
• パレット：800 x 800 mm
• 軸移動量（X × Y × Z）：1,400 mm × 1,200 mm × 1,350 mm
• 主軸回転数：10,000 rpm（オプション：8,000 / 15,000）
• 主軸テーパー：BT50（オプション HSK‑A100）
• 早送り速度：60,000 mm/min
• 最大送り速度：50,000 mm/min
• 最大ワークサイズ：Ø 1,450 mm × 1,450 mm
• 最大搭載荷重：2,000 kg
• ATC容量：60 本
• 工具最大直径：155 mm（隣接工具あり） / 356 mm（隣接工具なし）
• 工具最大重量：30 kg（モーメント 45 N·m）
• ATCマガジン内にVision B.T.S.破損検知センサーを統合
• 切りくず処理：ほぼ垂直の壁と三方向チャネル
• 人間工学：大開口扉、マシン室へのアクセス、クレーン対応のハンドリング

注意
標準仕様は国により異なる場合があります。主軸、テーパーおよび工具構成のオプションがあります。
