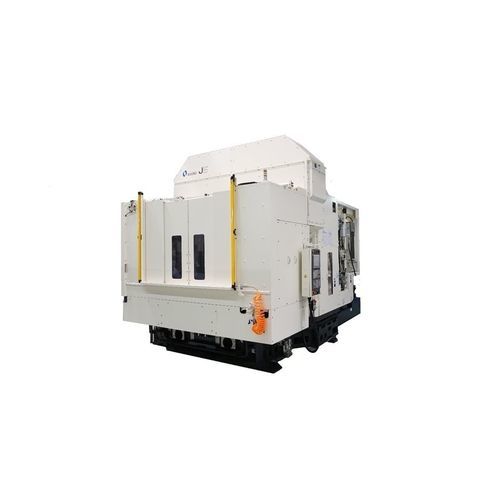

3軸マシニングセンタ J5

横型ガントリー型HSK A-63

概要
大形ワークの加工向けに設計されたMakino J5横形マシニングセンタのストローク拡張バリエーション。自動車構造部品、サスペンション、EV駆動ユニット等の大型ワークに対応。回転A軸、回転B軸、またはB軸をA軸上に重ねた複合配置の3レイアウトを用意。高剛性のベースとスピンドルにより高い切削除去率を実現し、量産環境に適する。

製品詳細
積層軸（スタック軸）レイアウトにより、ガントリーロボット等の自動化とのワーク搬送連携が容易で、床面積を節約できる。真の3点レベリング方式を採用し、設置が迅速かつ安定、アライメントの維持管理負荷を低減する。ダイレクトドライブの回転テーブルはインデックス速度を高め、信頼性を向上させる。

主な特長

• 回転A軸、回転B軸、またはB軸をA軸上に配置する複合型の3つのレイアウト。
• ガントリーロボットとの統合が容易な積層軸設計とコンパクトなフットプリント。
• 高剛性ベースとスピンドルにより高い切削除去率を実現。
• 真の3点レベリング方式で設置が簡素化され、安定したアライメントを保持。
• ダイレクトドライブ回転テーブルにより高速インデックスと高い信頼性を提供。

仕様

• パレット：500 x 500 mm 標準（400 x 400 mm オプション）。
• Xストローク：1,500 mm（59.1 in）。
• Yストローク：HSK-A63機 1,000 mm（39.4 in）；HSK-A100機 930 mm（36.6 in）。
• Zストローク：650 mm（25.6 in）。
• 最大ワーク許容質量：約600 kg〜2,000 kg（回転軸タイプにより変動）。
• A軸：無制限（A軸タイプ）または +90° / -180°（A/Bタイプ）。
• B軸：該当機種で無制限。
• スピンドル仕様：HSK-A63 標準 14,000 RPM；HSK-A100 オプション 10,000 RPM。
• スピンドル最大出力：HSK-A63 — 25 kW / 201 N·m；HSK-A100（オプション）— 35 kW / 488 N·m。
• 早送り：X 50,000 mm/min；Y/Z 60,000 mm/min。切削送り：50,000 mm/min。
• 工具マガジン：HSK-A63 — 44本ダブルドラム（標準）；HSK-A100 — 36本ダブルドラム（オプション）。
• 最大工具長対応：最大 450 mm。
• CNC：FanucベースのPro-L制御、量産向け最適化およびラダーロジック統合対応。
