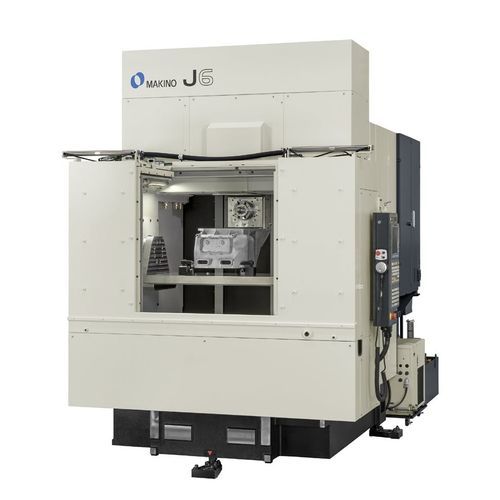

5軸マシニングセンタ J6

横型非鉄金属用HSK A-63

概要
高速度・高生産の単一テーブル型水平マシニングセンタのファミリーで、高量産の柔軟なCNC加工ラインの中核として設計されています。J6シリーズは積層軸（スタック軸）方式と単一テーブル構成を採用し、効率的な切りくず排出と熱／機械的安定性を確保して、非鉄材のニアネットシェイプ部品の大量生産に適しています。

ファミリー構成

• ニアネット形状の非鉄ワークピースと高スループット生産に最適化。
• 3つの運動学バリエーションを用意：2種類の4軸（A軸またはB軸）と1種類の5軸（B over A）。
• コンパクトな設置面積と実三点レベリングによるアライメント安定性。

仕様（メトリック）
A軸：無制限（A軸タイプ） / +90° / -180°（A/B軸タイプ）
B軸：無制限（A軸、A/B軸タイプ）
主軸回転数：16,000 rpm（12,000 rpm オプション）
主軸テーパー：HSK‑A63
早送り速度：75,000 mm/min
切削送り速度：50,000 mm/min
パレット（ストローク標準）：X: 750 mm Y: 560 mm Z: 500 mm
最大ワークピース寸法：運動学バリアントにより異なる
最大積載量：500 kg（B軸タイプ）；400 kg（A軸、A/B軸タイプ）
ATC容量：30本（40本オプション）
チップtoチップ：2.0 s ± 10 %
最大工具直径：Ø100 mm（制限付きでØ125 mm）
最大工具重量：8 kg

仕様（インペリアル）
パレット（ストローク標準）：X: 29.5" Y: 22.0" Z: 19.9"

主な特長 / 技術ハイライト

• 高速度・高生産向けに設計された単一テーブル水平HMC。
• 積層軸方式により切りくず排出を制御し生産性を向上。
• 工程要件に応じた3つの運動学オプション：4軸（A）、4軸（B）、5軸（B over A）。
• HSK‑A63の主軸で最大16,000 rpmに対応。
• 早送り75,000 mm/min、切削送り50,000 mm/minでサイクルタイムを短縮。
• 標準ATC 30本（40本拡張可）；チップtoチップ時間 約2.0 s。
• バリアントにより最大500 kgの積載対応。
• 工具制限：Ø100 mm（制限ありでØ125 mm）、工具最大重量8 kg。
