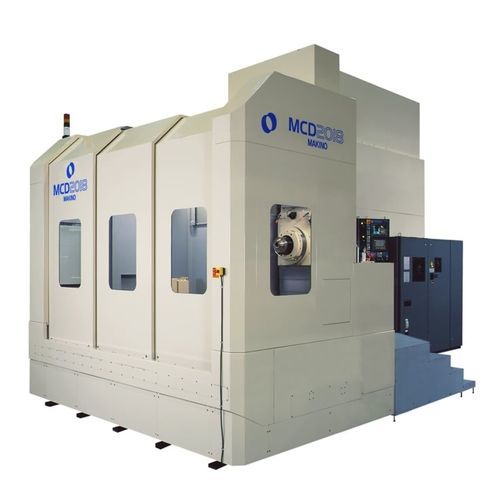

4軸マシニングセンタ MCD2018横型16ツール120ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 4軸
- 主軸の方向
- 横型
- ツールステーション数
- 30ツール, 16ツール, 120ツール
- 関連機能
- 製粉, 切断, ドリル
- 応用
- 型用, 激しい使用に耐える, 大きなワークピース
- その他の特徴
- 高速, 高性能, 高剛性
- X軸移動距離
2,000 mm
(78.74 in)- Y軸移動距離
1,800 mm
(70.87 in)- Z軸移動距離
1,300 mm, 1,500 mm
(51.18 in, 59.06 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- X軸の移動速度
16,000 mm/min
(10.5 in/s)- Y軸の移動速度
16,000 mm/min
(10.5 in/s)- Z軸の移動速度
16,000 mm/min
(10.5 in/s)- 最大テーブル積載量
8,000 kg, 12,000 kg
(17,637 lb, 26,455 lb)- 最大ツール重量
30 kg
(66.1 lb)- ツール交換時間
18 s
詳細
概要
MCD2018は、重型金型・大型部品の高速度・高精度FF加工向けに設計されたヘビーデューティーな横型マシニングセンタ（HMC）です。長鼻で高剛性の主軸と高精度のインデックステーブルを組み合わせ、深堀りフライス、ガンドリル加工、重切削に対応します。
主な特徴
適用分野／推奨加工
技術仕様
MCD2018は、重型金型・大型部品の高速度・高精度FF加工向けに設計されたヘビーデューティーな横型マシニングセンタ（HMC）です。長鼻で高剛性の主軸と高精度のインデックステーブルを組み合わせ、深堀りフライス、ガンドリル加工、重切削に対応します。
主な特徴
- 深堀りフライスや重切削に有利な長鼻で高剛性の主軸。
- テーブルのインデックス分解能は0.0001°、最大支持荷重8,000 kg（オプションで12,000 kg）。
- 全軸に絶対位置検出を標準装備し、再現性と段取り時間短縮を実現。
- 多数のスパイラルチップコンベヤと冷却液処理で大量の切りくずを効率的に排出。
- 前面扉と天井が完全に開く全面密閉のスプラッシュガードにより、大物ワークの段取りを容易化。
- 標準主軸6,000 rpm（オプション：4K、8K、15K、18K）；ATC標準30本（オプション最大399本）。
- 早送り・切削送り最大16,000 mm/min、工具間移動時間約18 s。
適用分野／推奨加工
- 大型金型・ダイのFF加工。
- 大型部品の深堀りフライスおよび重切削。
- 主軸の到達距離と剛性が重要なガンドリル等の深穴加工。
技術仕様
- パレット：1800 mm × 1300 mm（70.9" × 51.2"）
- ストローク（X × Y × Z）：X: 2000 mm；Y: 1800 mm；Z: 1300 mm（Z 1500 mm オプション）
- B軸：360°インデックス
- C軸：該当なし
- 主軸回転数：6,000 rpm（オプション：4,000 / 8,000 / 15,000 / 18,000 rpm）
- 早送り速度：16,000 mm/min（630 ipm）
- 切削送り：16,000 mm/min（630 in/min）
- 最大ワーク：φ2200 mm × 2100 mm（制限あり）
- 最大積載量：8,000 kg（12,000 kg オプション）
- テーブルインデックス分解能：0.0001°；テーブル支持荷重最大8トン
- ATC容量：30（オプション：60、99、120、180、280、399）
- 工具間時間：18 s
- 工具最大径：300 mm（制限あり）
- 工具最大重量：30 kg
- 標準機能：全軸絶対位置検出；複数のスパイラルチップコンベヤ；前面扉と天井が完全に開く全面密閉スプラッシュガード
- 推奨加工：FF加工、ガンドリル、深堀りフライス、重切削
