チャンバー炉

ピット焼結焼きなまし

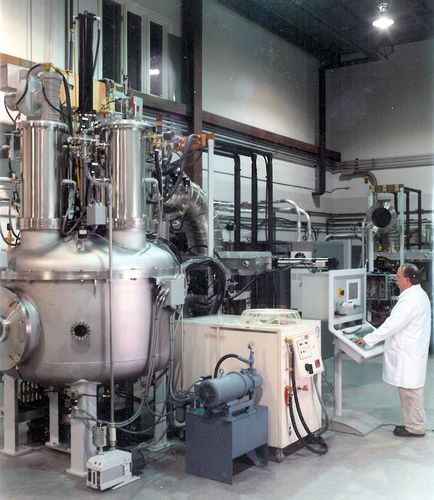

当社の4ステーション式インデックス焼結炉は、電子部品の高温焼結に適した当社の最高スループットモデルです。4つの装入物が同時に処理され、半連続プロセスの焼結プロセスが形成されます。 炉は直径12インチ x 高さ22インチ (305 mm x 559 mm) の使用可能ゾーンを持ち、この設計は大量のバッチ処理に最適です。 この炉には5つのチャンバーがあり、搬送機構を含むボトムインデキシングチャンバー、搬出入チャンバー、加熱チャンバー、冷却チャンバー、酸化制御チャンバーがあります。通常運転中、すべてのチャンバーは互いに隔離されています。 油圧リフトとモーター駆動のインデックス機構が装入物スタックをステーションから次のステーションへ移動させます。プロセスパラメーターにもよりますが、この炉は45分ごとに焼結装入物を生産します。 ホットゾーンは最高2100℃まで可能で、タンタルまたはタングステンで製造されます。 高スループットの10″または16″拡散ポンプシステムが装入物のアウトガスを処理します。HMIコンピューターインターフェイスは、完全に自動化されたサイクルを最初から最後まで実行し、生産ネットワークと統合して製品追跡とレシピ選択を提供します。 一般仕様 4つの負荷を同時に処理する5チャンバー設計 ローディング、加熱、冷却、酸化の各チャンバーを分離 ホットゾーン サイズ 直径12インチ x 高さ22インチ（305 mm x 559 mm） タンタルまたはタングステン加熱ゾーン（他の素材も使用可能） +/- 使用可能ゾーンの温度勾配±10 大容量拡散ポンプシステム 10″または16 急速負荷冷却用ガス熱交換器 当社最高処理能力のバッチ式焼結炉 コンピュータインターフェースによる完全自動サイクル
