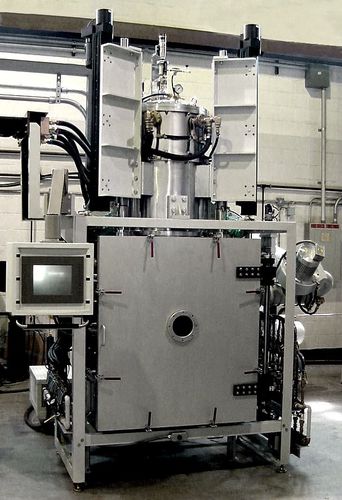

焼結炉

チャンバー焼きなましろう付け

当社の2ステーション焼結炉は当社のボトムローディング焼結炉をベースにしていますが、同時に2つの装入物を処理することが可能で、同じ設置面積で実質的に処理能力が2倍になります。当社の焼結炉は、高温での電子部品の焼結や熱処理用としてエレクトロニクス産業で広く利用されています。サイクルは雰囲気準備、加熱、急冷、制御酸化から構成されます。 2ステーション炉は2つの装入物を同時に処理し、1つの装入物を高温室で加熱する一方、2つ目の装入物を下室で冷却します。 この炉の使用可能ゾーンは直径12インチ x 高さ22インチ (305 mm x 559 mm)で、大型バッチ処理に適しています。 炉には2つのチャンバーがあり、下側のチャンバーは装入と取り出し、冷却と制御酸化、上側のチャンバーは焼結を行います。両チャンバーの雰囲気は隔離されています。電動リフトが装入物スタックを下部チャンバーから加熱チャンバーに移動します。 ホットゾーンは、タンタルまたはタングステンで2100℃まで可能です。 高スループットの10″または16″拡散ポンピングシステムは、製品ヒートアップ中に一般的に見られるロードのアウトガスを処理します。 直感的なカスタマイズされたHMIインターフェイスは、完全に自動化されたサイクルを最初から最後まで実行します。 一般仕様 シングルステーションの2倍の能力を発揮する2装入炉 ホットゾーンのサイズ 直径12インチ x 高さ22インチ (305 mm x 559 mm) タンタルまたはタングステン加熱ゾーン (他の素材も使用可能) 使用可能ゾーンの温度勾配は+/- 10°C 下部チャンバーでローディングと冷却、上部チャンバーで焼結。 サイクル終了時の制御酸化 大容量拡散ポンプシステム 10″または16
