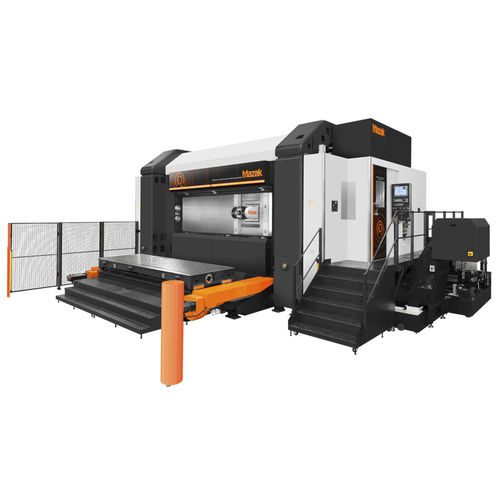

5軸マシニングセンタ VORTEX PROFILER横型コラム型HSK A-63
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 横型
- タイプ
- コラム型
- スピンドル
- HSK A-63
- ツールステーション数
- 30ツール
- 応用
- 宇宙産業用
- その他の特徴
- 高速, ダイレクトドライブ, 高精度, 高剛性
- X軸移動距離
4,200 mm
(165.35 in)- Y軸移動距離
1,500 mm
(59.06 in)- Z軸移動距離
500 mm
(19.69 in)- 回転速度
26,000 rpm
(163,363 rad.min-1)- 出力
45 kW, 55 kW
(61.18 hp, 74.78 hp)- 加工部品の最大高さ
500 mm
(20 in)- X軸の移動速度
35,000 mm/min
(22.97 in/s)- Y軸の移動速度
30,000 mm/min, 35,000 mm/min
(19.69 in/s, 22.97 in/s)- Z軸の移動速度
30,000 mm/min, 35,000 mm/min
(19.69 in/s, 22.97 in/s)- 最大テーブル積載量
3,000 kg
(6,614 lb)- 最大ツール重量
5 kg
(11 lb)- 総重量
69,000 kg, 70,000 kg
(152,118.96 lb, 154,323.58 lb)- 全長
9,373 mm
(369 in)- 全幅
10,314 mm
(406.1 in)- 全高
4,598 mm
(181 in)
詳細
ベース・コラム・テーブルを直結した クローズドループ構造と熱対称構造の主軸・コラムの採用で高精度加工を実現
高速・高出力ビルトインモータ主軸により高生産性を実現
90°テーブルチルト方式により容易な段取り替えを実現
